Produkt-Details
Herkunftsort: China
Markenname: ENNENG
Zertifizierung: CE
Modellnummer: PMG
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: USD 1000-5000/set
Verpackung Informationen: seetaugliche Verpackung
Lieferzeit: 15-120 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 Sätze/Jahr
Name: |
Dauermagnetwindkraftanlage-Generator |
Gegenwärtige Art: |
Wechselstrom |
Leistungsbereich: |
5-2000kw |
Tragen von Marke: |
SKF |
Wickelndes Material: |
100% kupfern |
Anwendung: |
Windkraftanlage, Wasserturbine |
Schutz-Grad: |
IP54 IP55 |
Installation: |
IMB3 IMB5 IMB35 |
Name: |
Dauermagnetwindkraftanlage-Generator |
Gegenwärtige Art: |
Wechselstrom |
Leistungsbereich: |
5-2000kw |
Tragen von Marke: |
SKF |
Wickelndes Material: |
100% kupfern |
Anwendung: |
Windkraftanlage, Wasserturbine |
Schutz-Grad: |
IP54 IP55 |
Installation: |
IMB3 IMB5 IMB35 |
Wechselstromradialfluss-Auf-Gitter-Wind-Energie-Dauermagnetgenerator
Produkt-Zeichnung
Technischer Parameter
| Nein. | Parameter | Einheiten | Daten |
| 1 | Bewertete Spitzenleistung | Kilowatt | 5 |
| 2 | Nenndrehzahl | U/min | 500 |
| 3 | Nennleistungsspannung | DVC | 500 |
| 4 | Nennstrom | 10 | |
| 5 | Leistungsfähigkeit mit Nenndrehzahl | >91.2% | |
| 6 | Wickelnde Art | Y | |
| 7 | Isolationswiderstand | 20 MΩ | |
| 8 | Isolierung | H-Klasse | |
| 9 | Bewertetes Drehmoment | Nanometer | 106 |
| 10 | Anfangsdrehmoment | Nanometer | <2 |
| 11 | Temperaturanstieg | °C | 90 |
| 12 | Generatordurchmesser | Millimeter | Sehen Sie die Zeichnung |
| 13 | Wellendurchmesser | Millimeter | Sehen Sie die Zeichnung |
| 14 | Unterkunft des Materials | Roheisen | |
| 15 | Wellenmaterial | Stahl | |
| 16 | Lager | SKF | |
| 17 | Gewicht | Kilogramm | 70 |

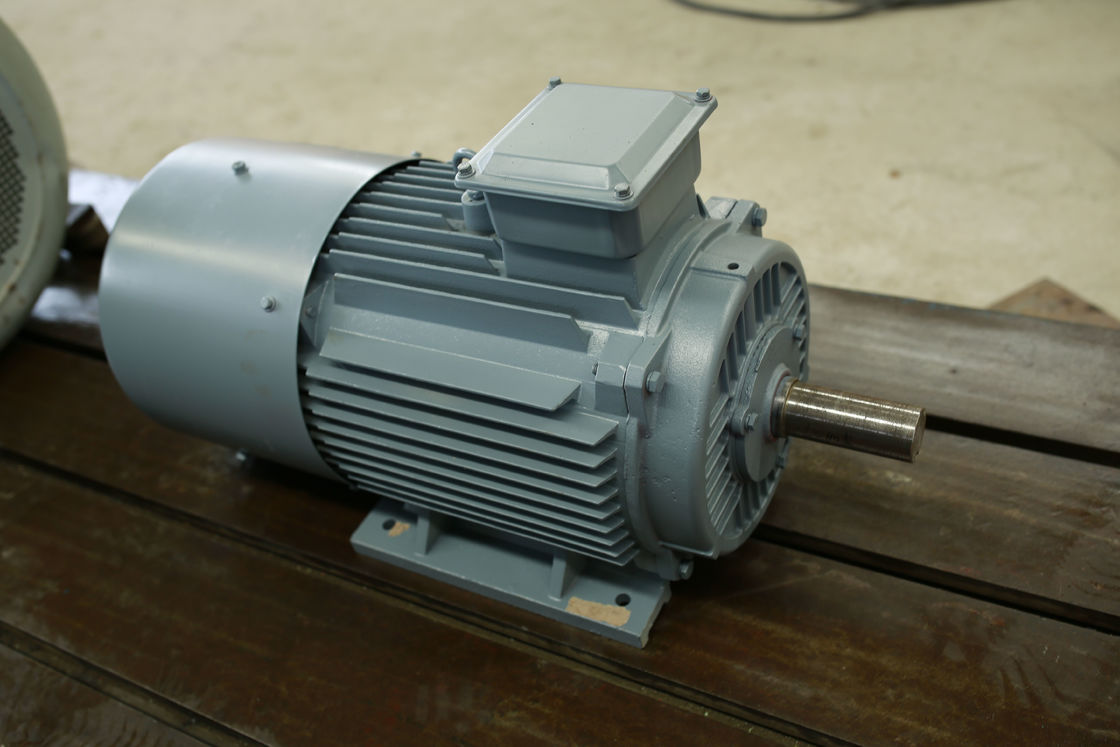

Ausführliche Bilder
Ein Dauermagnetgenerator (PMG) ist ein elektrischer Generator, der dauerhafte Magneten benutzt, um ein Magnetfeld zu schaffen. Das Magnetfeld wird benutzt, um eine Spannung in einer Spule des Drahtes zu verursachen, der an den Generator angeschlossen wird. Diese Spannung wird dann, um elektrische Geräte anzutreiben verwendet oder Energie in den Batterien zu speichern.
Die Struktur
Der Entwurf eines PMG ist verhältnismäßig einfach. Er besteht einem Rotor, einem Ständer und aus dauerhaften Magneten. Der Rotor ist eine drehende Welle, die dauerhafte Magneten enthält. Der Ständer ist eine stationäre Komponente, die den Rotor umgibt und die Spulen des Drahtes enthält. Wenn der Rotor spinnt, das Magnetfeld geschaffen durch die Schnitte der dauerhaften Magneten über den Spulen des Drahtes im Ständer, eine Spannung verursachend.
Funktions-Prinzip
Der Dauermagnetgenerator verwendet das Prinzip der elektromagnetischen Induktion in dem, das der Draht die Magnetfeldlinie schneidet, um ein elektrisches Potenzial zu verursachen und wandelt die mechanische Energie des Primärantriebs in Ertrag der elektrischen Energie um. Er besteht zwei Teilen, dem Ständer und aus dem Rotor. Der Ständer ist die Armatur, die den Strom erzeugt und der Rotor der Magnetpol ist. Der Ständer wird aus einem Armaturneisenkern, gleichmäßig entladenen Dreiphaseneiner wicklung, einer Maschinenbasis und einer Seitenverkleidung verfasst.
Der Rotor ist normalerweise eine versteckte Pfostenart, die aus Erregerwicklung, Eisenkern und Welle verfasst wird, Schutzring, Mittelring, und so weiter.
Die Erregerwicklung des Rotors wird mit DC eingezogen, das, um ein Magnetfeld nah an der sinusförmigen Verteilung zu erzeugen gegenwärtig ist (nannte das Rotormagnetfeld), und sein effektiver Erregungsfluß schneidet mit der stationären Ankerwicklung. Wenn der Rotor sich dreht, dreht sich das Magnetfeld des Rotors zusammen mit ihm. Jedes Mal wenn eine Revolution gemacht wird, schneiden die magnetischen Kraftlinien jedes Phasenwickeln des Ständers in der Folge, und ein Dreiphasen-Wechselstrom-Potenzial wird in der Dreiphasenständerwicklung verursacht.
Wenn der P.M.-Generator mit einer symmetrischen Last läuft, synthetisiert der Dreiphasenankerstrom, um ein drehendes Magnetfeld mit Synchrondrehzahl zu erzeugen. Die Ständer- und Rotorfelder wirken aufeinander ein, um Bremsmoment zu erzeugen. Der mechanische Drehmomentinput von der Turbine überwindt den Bremsmoment und die Arbeiten.
Eigenschaften
①Der Generator hat viele Pfosten, die die Frequenz und die Leistungsfähigkeit verbessern und die Kosten von Gleichrichtern und von Invertern sparen.
②Finit-Element-Methode wird verwendet, wenn man den Generator, Kompaktbauweise entwirft. Niedriges Startdrehmoment, löst das Problem des kleinen Windstarts und verbessert Windenergienutzung.
③Lassen Sie das Gang increaser aus, verbessern Sie die Zuverlässigkeit und die Leistungsfähigkeit des Generators, und senken Sie die Menge von Wartung.
④H-Klassenisolierung, Vakuumdruckimprägnierung.
⑤Haben Sie viele Strukturen wie vertikale Achse, horizontale Achse, interner Rotor, externer Rotor und Plattenart.
⑥Starke Rotoren, der Generator konnten hohe Geschwindigkeit erzielen.
⑦Klein, leicht, Hochenergiedichte, passend für spezielle Situationen.
⑧Lassen Sie Leistungsfähigkeit während des ganzen Drehzahlbereichs, hohe Leistungsfähigkeit laufen.
⑨Verwenden Sie importierte öl-enthaltene Lager-, wartungsfreie und hohehochgeschwindigkeitszuverlässigkeit.
Einer der Vorteile von PMGs ist, dass sie keine Aussenbord-Stromversorgungsanlage Quelle erfordern, Strom zu erzeugen. Dieses macht sie ideal für Ausgitteranwendungen, in denen eine verlässliche Quelle des Stroms erforderlich ist. Darüber hinaus sind PMGs verglichen mit anderen Arten Generatoren verhältnismäßig pflegeleichtes, da sie nicht Bürsten oder andere Komponenten erfordern, die heraus im Laufe der Zeit tragen.
Eine andere große Sache über Dauermagnetgeneratoren ist, dass Sie nicht brauchen, und Geld auf Wartungsarbeiten viel Zeit aufzuwenden. Einfach installieren Sie sie und warten Sie sie dort, erwartend, um Geld für Sie zu verdienen!
Der Unterschied zwischen Elektromagneten und das Dauermagnet
Anders als Elektromagneten erfordern dauerhafte Magneten keine Aussenbord-Stromversorgungsanlage Quelle. Der Hauptunterschied zwischen dem Gebrauch der Elektromagneten und den dauerhaften Magneten in den Windkraftanlagen ist, dass Elektromagneten Schleifringe erfordern, die Elektromagneten anzutreiben, während dauerhafte Magneten nicht tun. Ebenso erfordern Getriebe laufende Wartung, die erheblich Kosten hinzufügt.
Die Funktion des Getriebes ist, das langsame der Turbinenwelle in die höhere Geschwindigkeit umzuwandeln, die durch den Asynchrongenerator erfordert wird, um Strom zu erzeugen, aber das Getriebe verursacht Reibung und verringert Leistung. Zum Beispiel indem wir Neodymmagneten anstelle der Elektromagneten verwenden, können wir die Leistungsfähigkeit von Turbinen erhöhen, Leistungsfähigkeit verringern und Instandhaltungskosten verringern.
Heute haben Ingenieure hoch entwickeltere elektromagnetische Generatoren entwickelt, die mit dem Wind funktionieren, der durch Windkraftanlagen gefangen genommen wird, um Strom für lokalen Verbrauch in den Häusern, in den Schulen, in den Krankenhäusern, in den kaufmännischen Unternehmen und in mehr zu erzeugen.
