Produkt-Details
Herkunftsort: China
Markenname: ENNENG
Zertifizierung: CE
Modellnummer: PMG
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: USD 1000-5000/set
Verpackung Informationen: seetaugliche Verpackung
Lieferzeit: 15-120 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 Sätze/Jahr
Name: |
Wechselstromdauermagnetgenerator |
Gegenwärtige Art: |
Wechselstrom |
Leistungsbereich: |
5-2000kw |
Schutz-Grad: |
IP54 IP55 |
Tragen von Marke: |
SKF |
Kühlverfahren: |
Natürliches abgekühlt |
Wickelndes Material: |
100% kupfern |
Nennspannung: |
400v |
Anwendung: |
Windkraftanlage, Wasserturbine |
Installation: |
IMB3 IMB5 IMB35 |
Name: |
Wechselstromdauermagnetgenerator |
Gegenwärtige Art: |
Wechselstrom |
Leistungsbereich: |
5-2000kw |
Schutz-Grad: |
IP54 IP55 |
Tragen von Marke: |
SKF |
Kühlverfahren: |
Natürliches abgekühlt |
Wickelndes Material: |
100% kupfern |
Nennspannung: |
400v |
Anwendung: |
Windkraftanlage, Wasserturbine |
Installation: |
IMB3 IMB5 IMB35 |

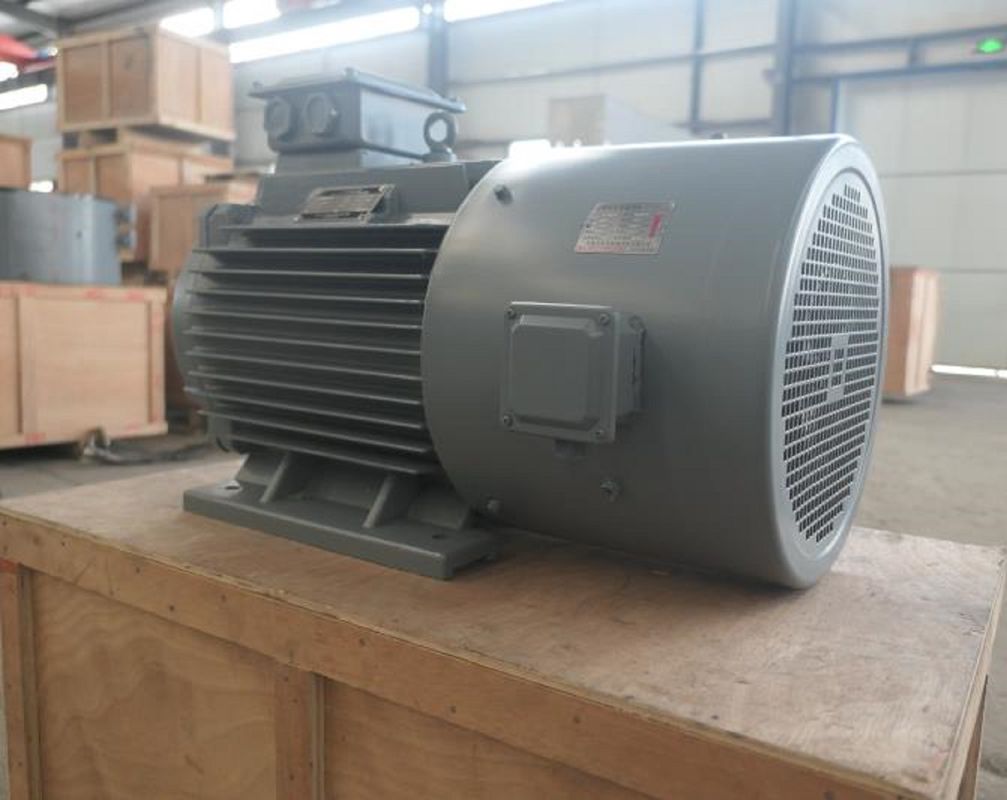

50kw 150rpm 400V Dreiphasenwechselstromdauermagnetgenerator
Produkt-Zeichnung
Technischer Parameter
| Nein. | Parameter | Einheiten | Daten |
| 1 | Bewertete Spitzenleistung | Kilowatt | 50 |
| 2 | Nenndrehzahl | U/min | 150 |
| 3 | Nennleistungsspannung | VAC | 400 |
| 4 | Nennstrom | 72,5 | |
| 5 | Bewertete Frequenz | Hz | 30 |
| 6 | Polen | 24 | |
| 7 | Leistungsfähigkeit mit Nenndrehzahl | >93.5% | |
| 8 | Wickelnde Art | Y | |
| 9 | Isolationswiderstand | 20 MΩ | |
| 10 | Isolierung | H-Klasse | |
| 11 | Bewertetes Drehmoment | Nanometer | 3260 |
| 12 | Anfangsdrehmoment | Nanometer | <45 |
| 13 | Temperaturanstieg | °C | 90 |
| 14 | Maximale Betriebstemperatur | °C | 130 |
| 15 | Generatordurchmesser | Millimeter | Sehen Sie die Zeichnung |
| 16 | Wellendurchmesser | Millimeter | Sehen Sie die Zeichnung |
| 17 | Unterkunft des Materials | Roheisen | |
| 18 | Wellenmaterial | Stahl | |
| 19 | Lager | SKF | |
| 20 | Gewicht | Kilogramm | 1050 |
Ausführliche Bilder
Der Dauermagnetgenerator ist ein Gerät, das mechanische Energie in elektrische Energie umwandelt. In diesem Gerät sind die Rotorwicklungen durch dauerhafte Magneten ersetzt worden. Dauermagnetgeneratoren werden größtenteils in den industriellen Anwendungen wie Turbinen und Maschinen benutzt, um kommerzielle elektrische Energie zu produzieren, ist der Dauermagnetgenerator eine abwechselnde Energiequelle und hat mehrfachen Nutzen, die es ein großes Gerät für eine Vielzahl von Wohn-, Handels- und industriellen Anwendungen herstellen.
Die Struktur
Der Dauermagnetgenerator wird hauptsächlich aus einem Rotor, einer Seitenverkleidung und einem Ständer verfasst. Die Struktur des Ständers ist der eines gewöhnlichen Generators sehr ähnlich. Der größte Unterschied zwischen der Struktur des Rotors und dem Generator ist, dass es entsprechend der Position vom Dauermagnet auf dem Rotor hochwertig gibt, der Dauermagnetgenerator wird unterteilt normalerweise in eine Oberflächenrotorstruktur und eine eingebaute Rotorstruktur.
Funktions-Prinzip
Der Dauermagnetgenerator verwendet das Prinzip der elektromagnetischen Induktion in dem, das der Draht die Magnetfeldlinie schneidet, um ein elektrisches Potenzial zu verursachen und wandelt die mechanische Energie des Primärantriebs in Ertrag der elektrischen Energie um. Er besteht zwei Teilen, dem Ständer und aus dem Rotor. Der Ständer ist die Armatur, die den Strom erzeugt und der Rotor der Magnetpol ist. Der Ständer wird aus einem Armaturneisenkern, gleichmäßig entladenen Dreiphaseneiner wicklung, einer Maschinenbasis und einer Seitenverkleidung verfasst.
Der Rotor ist normalerweise eine versteckte Pfostenart, die aus Erregerwicklung, Eisenkern und Welle verfasst wird, Schutzring, Mittelring, und so weiter.
Die Erregerwicklung des Rotors wird mit DC eingezogen, das, um ein Magnetfeld nah an der sinusförmigen Verteilung zu erzeugen gegenwärtig ist (nannte das Rotormagnetfeld), und sein effektiver Erregungsfluß schneidet mit der stationären Ankerwicklung. Wenn der Rotor sich dreht, dreht sich das Magnetfeld des Rotors zusammen mit ihm. Jedes Mal wenn eine Revolution gemacht wird, schneiden die magnetischen Kraftlinien jedes Phasenwickeln des Ständers in der Folge, und ein Dreiphasen-Wechselstrom-Potenzial wird in der Dreiphasenständerwicklung verursacht.
Wenn der P.M.-Generator mit einer symmetrischen Last läuft, synthetisiert der Dreiphasenankerstrom, um ein drehendes Magnetfeld mit Synchrondrehzahl zu erzeugen. Die Ständer- und Rotorfelder wirken aufeinander ein, um Bremsmoment zu erzeugen. Der mechanische Drehmomentinput von der Turbine überwindt den Bremsmoment und die Arbeiten.
Eigenschaften
①Der Generator hat viele Pfosten, die die Frequenz und die Leistungsfähigkeit verbessern und die Kosten von Gleichrichtern und von Invertern sparen.
②Finit-Element-Methode wird verwendet, wenn man den Generator, Kompaktbauweise entwirft. Niedriges Startdrehmoment, löst das Problem des kleinen Windstarts und verbessert Windenergienutzung.
③Lassen Sie das Gang increaser aus, verbessern Sie die Zuverlässigkeit und die Leistungsfähigkeit des Generators, und senken Sie die Menge von Wartung.
④H-Klassenisolierung, Vakuumdruckimprägnierung.
⑤Haben Sie viele Strukturen wie vertikale Achse, horizontale Achse, interner Rotor, externer Rotor und Plattenart.
⑥Starke Rotoren, der Generator konnten hohe Geschwindigkeit erzielen.
⑦Klein, leicht, Hochenergiedichte, passend für spezielle Situationen.
⑧Lassen Sie Leistungsfähigkeit während des ganzen Drehzahlbereichs, hohe Leistungsfähigkeit laufen.
⑨Verwenden Sie importierte öl-enthaltene Lager-, wartungsfreie und hohehochgeschwindigkeitszuverlässigkeit.
Der Unterschied zwischen dem Elektromagneten und das Dauermagnet:
Anders als Elektromagneten erfordern dauerhafte Magneten keine Aussenbord-Stromversorgungsanlage Quelle. Der Hauptunterschied zwischen dem Gebrauch der Elektromagneten und den dauerhaften Magneten in den Windkraftanlagen ist, dass Elektromagneten Schleifringe erfordern, die Elektromagneten anzutreiben, während dauerhafte Magneten nicht tun. Ebenso erfordern Getriebe laufende Wartung, die erheblich Kosten hinzufügt.
Die Funktion des Getriebes ist, das langsame der Turbinenwelle in die höhere Geschwindigkeit umzuwandeln, die durch den Asynchrongenerator erfordert wird, um Strom zu erzeugen, aber das Getriebe verursacht Reibung und verringert Leistung. Zum Beispiel indem wir Neodymmagneten anstelle der Elektromagneten verwenden, können wir die Leistungsfähigkeit von Turbinen erhöhen, Leistungsfähigkeit verringern und Instandhaltungskosten verringern.
Heute haben Ingenieure hoch entwickeltere elektromagnetische Generatoren entwickelt, die mit dem Wind funktionieren, der durch Windkraftanlagen gefangen genommen wird, um Strom für lokalen Verbrauch in den Häusern, in den Schulen, in den Krankenhäusern, in den kaufmännischen Unternehmen und in mehr zu erzeugen.
Indem es die Energie und die Geschwindigkeit des Generators an die der Windkraftanlage anpaßt, wird das Stromnetz leistungsfähiger. Keine Getriebe sind erforderlich und die Leistungsfähigkeit des Generators übersteigt 90%.
2. Variable Geschwindigkeitsgeneratoren stellen eine Lösung für hydroindustrie zur Verfügung.
Erhöhte Leistungsfähigkeit von der variablen Geschwindigkeitstechnologie konnte viele mehr kleinen hydrostandorte wirtschaftlich durchführbar machen sich zu entwickeln.
1. Freie Energie-Quelle
Dauermagnetgeneratoren produzieren Strom unter Verwendung ihres eigenen Magnetismus. So brauchen Sie nicht, hohe Stromrechnungen einzulösen, und ein großes Budget wird gespeichert. Außerdem benötigen diese Geräte keine anderen Betriebsmittel, die ziemlich umweltfreundlich sind.
2. Zuverlässige Leistungsabgabe
Dauermagnetgeneratoren benötigen keine speziellen Betriebsumgebungen. Folglich können sie die zuverlässige Leistung anbieten, die mit Windkraftanlagemotoren verglichen wird. Zusätzlich leiden Dauermagnetgeneratoren nicht unter Energieverlust, während Asynchrongeneratoren gewöhnlich 20-30% von Energie verlieren. Zusätzlich gibt es keine Temperaturanstiege in den magnetischen Maschinen, also das Leben der Lager kann ausgedehnt werden.
3. Niedrige Aufrechterhaltungsgebühr
Wegen der Eigenschaften, die oben erwähnt werden, brauchen Sie nicht, viele Geld und Zeit für die Wartung von Dauermagnetgeneratoren auszugeben. Und sie haben nicht Schleifringe und Bürsten, die in regelmäßigen Abständen überprüft werden sollen.
4. Kompatibilität
Dauermagnetgeneratoren können mit Turbinen und Wasserturbinen eingesetzt werden.
