3 Phasen-Windkraftanlage-Generator-Generator-hydrogenerator 5kw-2000kw

3-phasiger Dauermagnetgenerator des wind-5-2000kw und der Wasserturbine

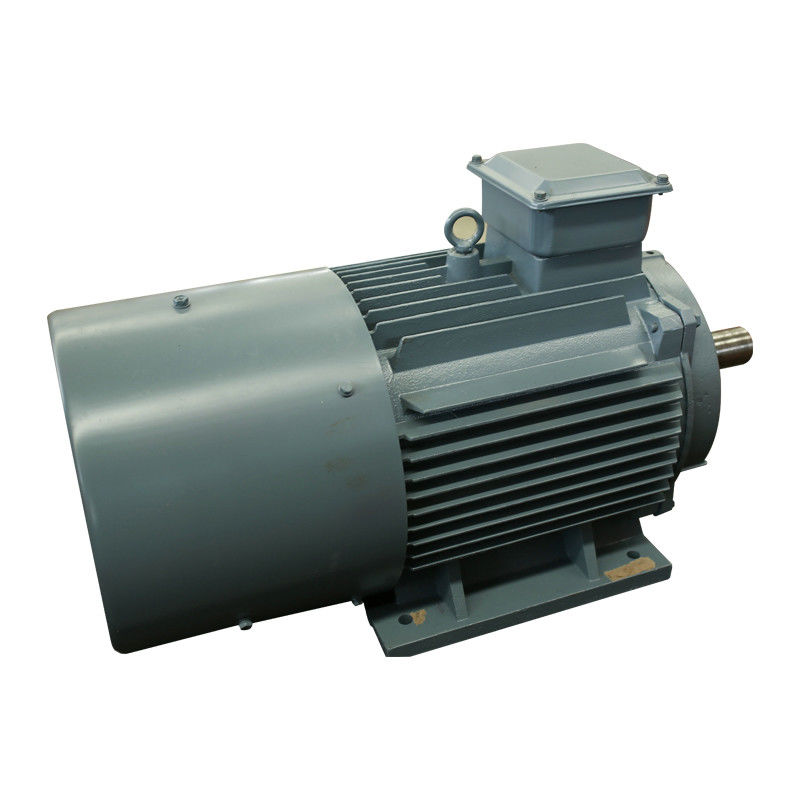

Ausführliche Bilder

Was ist der Dauermagnetgenerator?

Der Dauermagnetgenerator ist ein Gerät, das mechanische Energie in elektrische Energie umwandelt. In diesem Gerät sind die Rotorwicklungen durch dauerhafte Magneten ersetzt worden. Dauermagnetgeneratoren werden größtenteils in den industriellen Anwendungen wie Turbinen und Maschinen benutzt, um kommerzielle elektrische Energie zu produzieren, ist der Dauermagnetgenerator eine abwechselnde Energiequelle und hat mehrfachen Nutzen, die es ein großes Gerät für eine Vielzahl von Wohn-, Handels- und industriellen Anwendungen herstellen.

Die Struktur

Der Dauermagnetgenerator wird hauptsächlich aus einem Rotor, einer Seitenverkleidung und einem Ständer verfasst. Die Struktur des Ständers ist der eines gewöhnlichen Generators sehr ähnlich. Der größte Unterschied zwischen der Struktur des Rotors und dem Generator ist, dass es entsprechend der Position vom Dauermagnet auf dem Rotor hochwertig gibt, der Dauermagnetgenerator wird unterteilt normalerweise in eine Oberflächenrotorstruktur und eine eingebaute Rotorstruktur.


Funktions-Prinzip
Die Hauptkomponenten von Dauermagnetgeneratoren sind Ständer und Rotoren.
Der Rotor wird von den dauerhaften Magneten hergestellt, und er könnte Magnetfelder erzeugen. Magnetische Teile werden um die Ständer auch eingestellt, also konnten Flüsse sie umgehen.
Der Ständer wird aus drehenden Spulen verfasst. Sobald, die magnetische Energie empfangend, erzeugt der Ständer Strom infolgedessen.
Auf diese Art wird die Bewegung der Rotoren in elektrische Energie umgewandelt. Mehr Ständerspulen, die haben wir, elektrischer die Strom wir erhalten.




Der Dauermagnetrotor des generators wird direkt mit einer Windkraftanlage ausgerüstet, damit er örtlich festgelegte elektrische Leistung erzeugen kann. Die Leistungsfähigkeit von synchronen Dauermagnetgeneratoren ist die Weise, die von asynchronen Generatoren höher als die ist. Sie bietet eine Vielzahl von Verdiensten über asynchronen Generatoren an und sie sind, wie folgt:


· Direktantrieb (kein Geschwindigkeitsmultiplikator, kein Getriebe brauchte)


· Praktisch keine Wartung


· Höchstes Macht-zugewichtsverhältnis im Direktantrieb


· Hohe Leistungsfähigkeit


· Vereinfachung des mechanischen Entwurfs · Einfache mechanische Schnittstelle


· Kostenoptimierung


· Sie sind umweltfreundlich und beruhen nicht auf dem externen Wetter, um Strom zu produzieren


· Sie sind an Größe und folglich kleiner, weniger Raum sehr zu erfordern, der mit anderen Arten Generatoren verglichen wird.


· Diese Dauermagnetgeneratoren laufen jahrelang und jenseits ohne irgendeine Abnutzung. Zusätzlich sind sie lautlose und lärmfreie folglich machende nulllärmbelästigung.

Die Klassifikation des Dauermagnetgenerators:

Dauermagnetgeneratoren (PMGs) können klassifiziert werden basiert worden auf verschiedenen Faktoren, wie der Art des Magneten, der Anwendung, der Anzahl von Phasen und den Anschlusswerten. Sind hier einige allgemeine Klassifikationen von Dauermagnetgeneratoren:

Basiert auf Magnetart: a., Ferrit-Magnet PMG: Diese Generatoren benutzen Ferritmagneten, die und niedrigere magnetische Stärke als Seltenerd- Magneten zu haben weniger teuer sind. b., Seltenerd- Magnet PMG: Diese Generatoren benutzen Neodym- oder Samariumkobaltmagneten, die teurer sind, aber haben eine höhere magnetische Stärke als Ferritmagneten.

Basiert auf Anwendung: a., Windkraftanlage PMG: Diese Generatoren sind für Gebrauch in den Windkraftanlagen bestimmt und werden gewöhnlich in den kleinräumigen oder Ausgitteranwendungen benutzt. b., hydroelektrischer PMG: Diese Generatoren sind für Gebrauch in den Wasserkraftwerken bestimmt und werden gewöhnlich in den umfangreichen Anwendungen benutzt.

Basiert auf der Anzahl von Phasen: a., einphasiger PMG: Diese Generatoren haben eine Ein-Outputphase und werden in den Niederleistungsanwendungen verwendet. b., Dreiphasen-PMG: Diese Generatoren haben drei Ausgabephasen und werden in den starken Anwendungen verwendet.

Basiert auf Anschlusswerten: a., Niederleistungs-PMG: Diese Generatoren haben Anschlusswerte bis zu einiger Kilowatt und werden in den kleinräumigen Anwendungen verwendet. b., starker PMG: Diese Generatoren haben Anschlusswerte einiger Megawatt und werden in den umfangreichen Anwendungen, wie Windkraftanlagen und Wasserkraftwerken verwendet.

Diese sind einiges allgemeine Klassifikationen von Dauermagnetgeneratoren, aber es gibt möglicherweise andere Weisen, sie zu klassifizieren basiert auf spezifischen Parametern.

Die Unterschiede zwischen dem Elektromagneten und das Dauermagnet:

Anders als Elektromagneten erfordern dauerhafte Magneten keine Aussenbord-Stromversorgungsanlage Quelle. Der Hauptunterschied zwischen dem Gebrauch der Elektromagneten und den dauerhaften Magneten in den Windkraftanlagen ist, dass Elektromagneten Schleifringe erfordern, die Elektromagneten anzutreiben, während dauerhafte Magneten nicht tun. Ebenso erfordern Getriebe laufende Wartung, die erheblich Kosten hinzufügt.

Die Funktion des Getriebes ist, das langsame der Turbinenwelle in die höhere Geschwindigkeit umzuwandeln, die durch den Asynchrongenerator erfordert wird, um Strom zu erzeugen, aber das Getriebe verursacht Reibung und verringert Leistung. Zum Beispiel indem wir Neodymmagneten anstelle der Elektromagneten verwenden, können wir die Leistungsfähigkeit von Turbinen erhöhen, Leistungsfähigkeit verringern und Instandhaltungskosten verringern.

Heute haben Ingenieure hoch entwickeltere elektromagnetische Generatoren entwickelt, die mit dem Wind funktionieren, der durch Windkraftanlagen gefangen genommen wird, um Strom für lokalen Verbrauch in den Häusern, in den Schulen, in den Krankenhäusern, in den kaufmännischen Unternehmen und in mehr zu erzeugen. Ab sofort abhängig von der Windstärke, kann eine einzelne Windkraftanlage bis zu 113GW des Stroms erzeugen, das ungefähr 250 bis 300 Häuser antreiben kann.

Anwendungen von Dauermagnetgeneratoren:

· Langsam, Direktantrieb PMGs ohne irgendein Getriebe und schnell-drehende Teile, mit dem Ergebnis der erhöhten Zuverlässigkeit und der überlegenen Getriebe-Leistungsfähigkeit funktionieren.


· Generator kann mit einem segmentierten Ständerbau entworfen sein. Dieses liefert Redundanz und macht es möglich, den Generator in der Zelle ohne volle Zerlegung zu reparieren. Beliebig kann unser Generatorentwurf den Generator benutzen, der als Turbinenhauptlager trägt, die Turbinenbremsanlage in den Generatorbau zu integrieren. Nutzen ist Einfachheit, weniger Komponenten und deshalb, höhere Zuverlässigkeit.


· Mit den steigenden Kosten des Stroms, suchen eine zunehmende Anzahl von Bevölkerungen nach einer abwechselnden Energiequelle und Dauermagnetgeneratoren passen diesen Abstand tadellos. Diese Generatoren können die Belastung auf die Umwelt auch verringern, während sie keine nicht erneuerbaren Energiequellen für das Produzieren des Stroms verwenden.


Wie Magneten tun, stellen bessere Befestigungslösungen für Windkraftanlagen zur Verfügung?

Zusätzlich zum Helfen, Strom zu erzeugen, spielen dauerhafte Magneten eine wesentliche Rolle beim Helfen, die Integrität der hohen Wände der Turbine beizubehalten. Wenn Sie genug glücklich sind, das Innere einer Windkraftanlage zu sehen, sehen Sie viele Kabel und sehr lange Leitern, die zu den Wänden befestigt werden, von denen einige Aufzüge enthalten, die Arbeitskräften erlauben, auf die Turbinenzellen zuzugreifen. Die traditionelle Lösung für dieses ist zu den Bohrlöchern in der Turbinenwand, zum der Klammern zu installieren oder der Klammern zur Wand zu schweißen, um die Klammern zu sichern. Leider kann diese Lösung die Integrität der Wand beeinflussen, seine Stärke verringern und sie zur Korrosion anfällig machen.

Nutzen von Dauermagnetgeneratoren über Asynchrongeneratoren:

1. Freie Energie-Quelle
Dauermagnetgeneratoren produzieren Strom unter Verwendung ihres eigenen Magnetismus. So brauchen Sie nicht, hohe Stromrechnungen einzulösen, und ein großes Budget wird gespeichert. Außerdem benötigen diese Geräte keine anderen Betriebsmittel, die ziemlich umweltfreundlich sind.

2. Zuverlässige Leistungsabgabe
Dauermagnetgeneratoren benötigen keine speziellen Betriebsumgebungen. Folglich können sie die zuverlässige Leistung anbieten, die mit Windkraftanlagemotoren verglichen wird. Zusätzlich leiden Dauermagnetgeneratoren nicht unter Energieverlust, während Asynchrongeneratoren gewöhnlich 20-30% von Energie verlieren. Zusätzlich gibt es keine Temperaturanstiege in den magnetischen Maschinen, also das Leben der Lager kann ausgedehnt werden.

3. Niedrige Aufrechterhaltungsgebühr
Wegen der Eigenschaften, die oben erwähnt werden, brauchen Sie nicht, viele Geld und Zeit für die Wartung von Dauermagnetgeneratoren auszugeben. Und sie haben nicht Schleifringe und Bürsten, die in regelmäßigen Abständen überprüft werden sollen.

4. Kompatibilität
Dauermagnetgeneratoren können mit Turbinen und Dieselgeneratoren eingesetzt werden.

5. Extrem Hochverfügbarkeit wegen des einfachen und robusten Entwurfs

6. Überlegene Leistungsfähigkeit über dem gesamten Winddrehzahlbereich, sogar an den Teillasten, mit dem Ergebnis der höheren Leistungsfähigkeit und erhöhter AEP-Rate.

7. Optimiert und zu jeder Windkraftanlage und zur Umwelt hergestellt, in denen sie funktioniert.

8. In hohem Grade nützlicher Entwurf beschleunigt Wartungsprogramme. Pmg-Technologie beseitigt Verschleißteile, stellt weniger Ausfälle sicher und erheblich verringert den Bedarf an der Wartung.

9. Der PMG, der mit einem Vollmachtskonverter verbunden wird, liefert zukunftssiche Anschlussbedingungsbefolgung, einschließlich Störung Fahrt-durch und Blindleistungskompensationsfähigkeit 100%.
