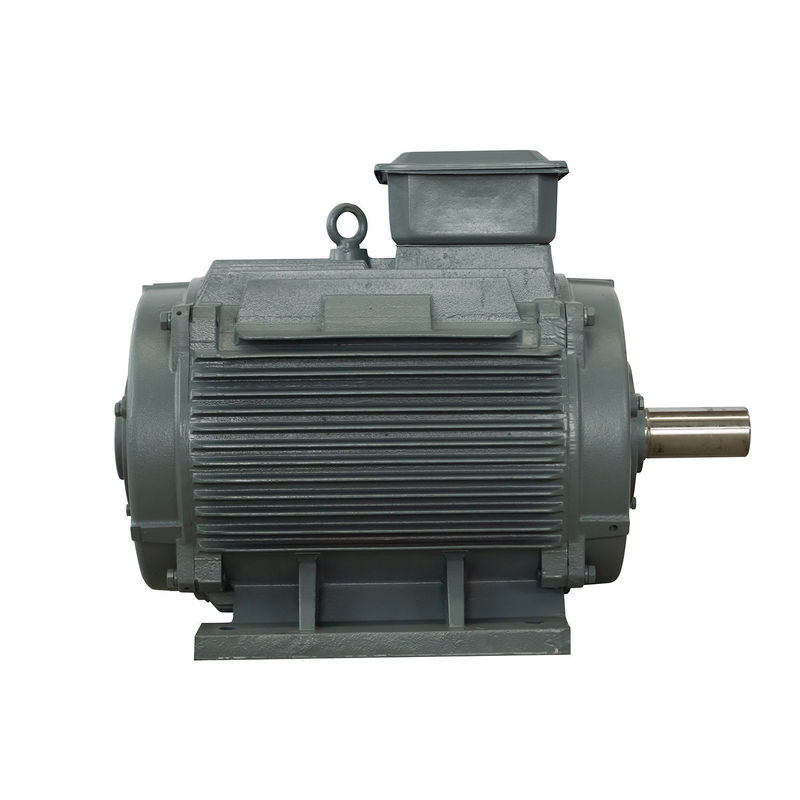

Generator IP54 IP55 Direktantrieb-P.M., PMG-Generator-Generator

Direktantrieb NdFeB-Magnet-Dauermagnetgenerator-China-Hersteller

Produkt-Zeichnung

Technischer Parameter

Ausführliche Bilder

Was ist der Dauermagnetgenerator?

Der Dauermagnetgenerator ist ein Gerät, das mechanische Energie in elektrische Energie umwandelt. In diesem Gerät sind die Rotorwicklungen durch dauerhafte Magneten ersetzt worden. Dauermagnetgeneratoren werden größtenteils in den industriellen Anwendungen wie Turbinen und Maschinen benutzt, um kommerzielle elektrische Energie zu produzieren, ist der Dauermagnetgenerator eine abwechselnde Energiequelle und hat mehrfachen Nutzen, die es ein großes Gerät für eine Vielzahl von Wohn-, Handels- und industriellen Anwendungen herstellen.

Die Struktur

Der Dauermagnetgenerator wird hauptsächlich aus einem Rotor, einer Seitenverkleidung und einem Ständer verfasst. Die Struktur des Ständers ist der eines gewöhnlichen Generators sehr ähnlich. Der größte Unterschied zwischen der Struktur des Rotors und dem Generator ist, dass es entsprechend der Position vom Dauermagnet auf dem Rotor hochwertig gibt, der Dauermagnetgenerator wird unterteilt normalerweise in eine Oberflächenrotorstruktur und eine eingebaute Rotorstruktur.

Funktions-Prinzip

Der Dauermagnetgenerator verwendet das Prinzip der elektromagnetischen Induktion in dem, das der Draht die Magnetfeldlinie schneidet, um ein elektrisches Potenzial zu verursachen und wandelt die mechanische Energie des Primärantriebs in Ertrag der elektrischen Energie um. Er besteht zwei Teilen, dem Ständer und aus dem Rotor. Der Ständer ist die Armatur, die den Strom erzeugt und der Rotor der Magnetpol ist. Der Ständer wird aus einem Armaturneisenkern, gleichmäßig entladenen Dreiphaseneiner wicklung, einer Maschinenbasis und einer Seitenverkleidung verfasst.

Der Rotor ist normalerweise eine versteckte Pfostenart, die aus Erregerwicklung, Eisenkern und Welle verfasst wird, Schutzring, Mittelring, und so weiter.

Die Erregerwicklung des Rotors wird mit DC eingezogen, das, um ein Magnetfeld nah an der sinusförmigen Verteilung zu erzeugen gegenwärtig ist (nannte das Rotormagnetfeld), und sein effektiver Erregungsfluß schneidet mit der stationären Ankerwicklung. Wenn der Rotor sich dreht, dreht sich das Magnetfeld des Rotors zusammen mit ihm. Jedes Mal wenn eine Revolution gemacht wird, schneiden die magnetischen Kraftlinien jedes Phasenwickeln des Ständers in der Folge, und ein Dreiphasen-Wechselstrom-Potenzial wird in der Dreiphasenständerwicklung verursacht.

Wenn der P.M.-Generator mit einer symmetrischen Last läuft, synthetisiert der Dreiphasenankerstrom, um ein drehendes Magnetfeld mit Synchrondrehzahl zu erzeugen. Die Ständer- und Rotorfelder wirken aufeinander ein, um Bremsmoment zu erzeugen. Der mechanische Drehmomentinput von der Turbine überwindt den Bremsmoment und die Arbeiten.

Eigenschaften

①Der Generator hat viele Pfosten, die die Frequenz und die Leistungsfähigkeit verbessern und die Kosten von Gleichrichtern und von Invertern sparen.

②Finit-Element-Methode wird verwendet, wenn man den Generator, Kompaktbauweise entwirft. Niedriges Startdrehmoment, löst das Problem des kleinen Windstarts und verbessert Windenergienutzung.

③Lassen Sie das Gang increaser aus, verbessern Sie die Zuverlässigkeit und die Leistungsfähigkeit des Generators, und senken Sie die Menge von Wartung.

④H-Klassenisolierung, Vakuumdruckimprägnierung.

⑤Haben Sie viele Strukturen wie vertikale Achse, horizontale Achse, interner Rotor, externer Rotor und Plattenart.

⑥Starke Rotoren, der Generator konnten hohe Geschwindigkeit erzielen.

⑦Klein, leicht, Hochenergiedichte, passend für spezielle Situationen.

⑧Lassen Sie Leistungsfähigkeit während des ganzen Drehzahlbereichs, hohe Leistungsfähigkeit laufen.

⑨Verwenden Sie importierte öl-enthaltene Lager-, wartungsfreie und hohehochgeschwindigkeitszuverlässigkeit.

2. Variable Geschwindigkeitsgeneratoren stellen eine Lösung für hydroindustrie zur Verfügung.

Erhöhte Leistungsfähigkeit von der variablen Geschwindigkeitstechnologie konnte viele mehr kleinen hydrostandorte wirtschaftlich durchführbar machen sich zu entwickeln.

Die folgenden Punkte sollten beachtet werden, wenn Windkraftanlagen entworfen sind:

(1) ist die Betriebsumgebung des Generators rau, und der Generator wird angefordert, hohe Sicherheit und Zuverlässigkeit zu haben und in der Lage zu sein, Regen, Schnee und Staub zu verhindern.

(2) wenn der Generator direkt durch das Windrad (das allgemein verwendete Geschwindigkeit-Erhöhungsgetriebe wird ausgelassen), Antrieb, wird die Nenndrehzahl des Generators angefordert, niedrig zu sein.

(3) wird die druck-Gestaltgeschwindigkeit des Generators Anfangsangefordert, niedrig zu sein, den Nutzungsfaktor von Windenergie zu maximieren.

(4) ist das beginnende Widerstanddrehmoment des Generators so klein, wie möglich, damit der Generator mit einer niedrigeren Windgeschwindigkeit gut beginnen kann, und die Nutzung von Windenergie auch verbessert wird.



Nutzen von Dauermagnetgeneratoren über Asynchrongeneratoren



Freie Energie-Quelle
Dauermagnetgeneratoren produzieren Strom unter Verwendung ihres eigenen Magnetismus. So brauchen Sie nicht, hohe Stromrechnungen einzulösen, und ein großes Budget wird gespeichert. Außerdem benötigen diese Geräte keine anderen Betriebsmittel, die ziemlich umweltfreundlich sind.



Zuverlässige Leistungsabgabe
Dauermagnetgeneratoren benötigen keine speziellen Betriebsumgebungen. Folglich können sie die zuverlässige Leistung anbieten, die mit Windkraftanlagemotoren verglichen wird. Zusätzlich leiden Dauermagnetgeneratoren nicht unter Energieverlust, während Asynchrongeneratoren gewöhnlich 20-30% von Energie verlieren. Zusätzlich gibt es keine Temperaturanstiege in den magnetischen Maschinen, also das Leben der Lager kann ausgedehnt werden.



Niedrige Aufrechterhaltungsgebühr
Wegen der Eigenschaften, die oben erwähnt werden, brauchen Sie nicht, viele Geld und Zeit für die Wartung von Dauermagnetgeneratoren auszugeben. Und sie haben nicht Schleifringe und Bürsten, die in regelmäßigen Abständen überprüft werden sollen.



Kompatibilität
Dauermagnetgeneratoren können mit Turbinen und Dieselgeneratoren eingesetzt werden.



Motor Co., Ltd. Qingdaos ENNENG ist ein globaler Lieferant, der auf Dauermagnetgeneratoren und energiesparende Lösungen sich konzentriert. Wir stellen kundengebundenes 5KW zu den Dauermagnetgeneratoren 2MW zur Verfügung, die für Windkraftanlagen, Wasserturbinen und andere Systeme der erneuerbaren Energie passend sind. Mit starker Flexibilität und Wettbewerbsfähigkeiten können wir Kunden helfen, die globale neue Energiesystemlösung besonders anzufertigen. ENNENG-Team hat viele Generatoren an die Industrie in Europa, in Amerika, in Afrika und in anderen Ländern geliefert und an vielen verschiedenen Projekten, mit allen Geschwindigkeiten arbeitet (von der Standardgeschwindigkeit zum Direktantrieb). Wir leben unser Versprechen zum Planeten, indem wir nur Produkte mit Klimanutzen anbieten und mit einem Nullkohlenstoffabdruck funktionieren.
