Produkt-Details
Herkunftsort: Porzellan
Markenname: ENNENG
Zertifizierung: CE
Modellnummer: PMG
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: USD 1000-5000/set
Verpackung Informationen: Seetaugliche Verpackung
Lieferzeit: 15-120 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 Sätze/Jahr
Name: |
Dauermagnetwindkraftanlage-Generator |
Gegenwärtige Art: |
Wechselstrom |
Leistungsbereich: |
5-2000kw |
Schutz-Grad: |
IP54 IP55 |
Wickelndes Material: |
100% kupfern |
Anwendung: |
Windkraftanlage, Wasserturbine |
Tragen von Marke: |
SKF |
Installation: |
IMB3 IMB5 IMB35 |
Name: |
Dauermagnetwindkraftanlage-Generator |
Gegenwärtige Art: |
Wechselstrom |
Leistungsbereich: |
5-2000kw |
Schutz-Grad: |
IP54 IP55 |
Wickelndes Material: |
100% kupfern |
Anwendung: |
Windkraftanlage, Wasserturbine |
Tragen von Marke: |
SKF |
Installation: |
IMB3 IMB5 IMB35 |

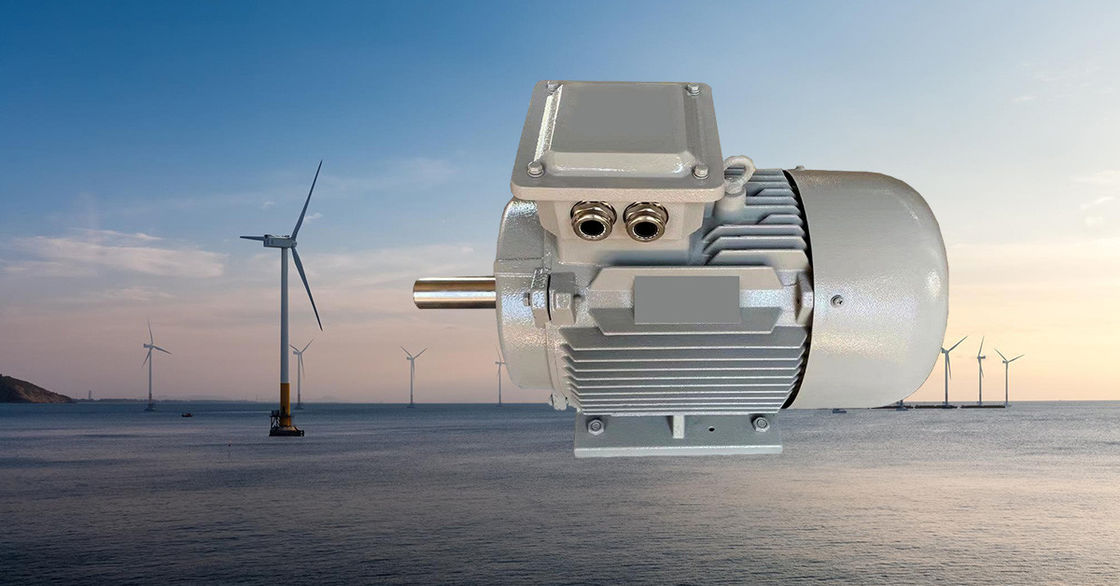

Grüner niedriger U/min Dauermagnetwindkraftanlage-Generator der Energie-10kw 20kw
Produkt-Zeichnung
Technischer Parameter
|
Dauerhafte Magneten seltene Erdend-f.e.-cc$b
|
|
Niedrige Geschwindigkeit
|
|
Direktantrieb, kein Gebrauchsgetriebe
|
|
SKF Tragen
|
|
Energiefaktor nah an 1
|
|
Wartungsfrei, kann in aller Umwelt verwendet werden.
|
|
Lange Lebenszeit >20years, konnte an der hohen Geschwindigkeit laufen 24 Stunden 365 Tage.
|
|
Besonders angefertigt: Spannung, Geschwindigkeit, Energie, Frequenz etc.
|
|
Multi Pfosten entwerfen, verbessern die Frequenz und die Leistungsfähigkeit von Gleichrichtern und von Invertern.
|
|
H-Klassenisolierung, Vakuumdruckimprägnierung.
|
|
Ausgezeichnete Wärmeableitung, kann das Ventilatorabkühlen auch addieren
|
Ausführliche Bilder
Ein Dauermagnetgenerator (PMG) ist ein elektrischer Generator, der dauerhafte Magneten benutzt, um ein Magnetfeld zu schaffen. Das Magnetfeld wird benutzt, um eine Spannung in einer Spule des Drahtes zu verursachen, der an den Generator angeschlossen wird. Diese Spannung wird dann, um elektrische Geräte anzutreiben verwendet oder Energie in den Batterien zu speichern.
Die Struktur
Der Entwurf eines PMG ist verhältnismäßig einfach. Er besteht einem Rotor, einem Ständer und aus dauerhaften Magneten. Der Rotor ist eine drehende Welle, die dauerhafte Magneten enthält. Der Ständer ist eine stationäre Komponente, die den Rotor umgibt und die Spulen des Drahtes enthält. Wenn der Rotor spinnt, das Magnetfeld geschaffen durch die Schnitte der dauerhaften Magneten über den Spulen des Drahtes im Ständer, eine Spannung verursachend.
Funktions-Prinzip
Der Dauermagnetgenerator verwendet das Prinzip der elektromagnetischen Induktion in dem, das der Draht die Magnetfeldlinie schneidet, um ein elektrisches Potenzial zu verursachen und wandelt die mechanische Energie des Primärantriebs in Ertrag der elektrischen Energie um. Er besteht zwei Teilen, dem Ständer und aus dem Rotor. Der Ständer ist die Armatur, die den Strom erzeugt und der Rotor der Magnetpol ist. Der Ständer wird aus einem Armaturneisenkern, gleichmäßig entladenen Dreiphaseneiner wicklung, einer Maschinenbasis und einer Seitenverkleidung verfasst.
Der Rotor ist normalerweise eine versteckte Pfostenart, die aus Erregerwicklung, Eisenkern und Welle verfasst wird, Schutzring, Mittelring, und so weiter.
Die Erregerwicklung des Rotors wird mit DC eingezogen, das, um ein Magnetfeld nah an der sinusförmigen Verteilung zu erzeugen gegenwärtig ist (nannte das Rotormagnetfeld), und sein effektiver Erregungsfluß schneidet mit der stationären Ankerwicklung. Wenn der Rotor sich dreht, dreht sich das Magnetfeld des Rotors zusammen mit ihm. Jedes Mal wenn eine Revolution gemacht wird, schneiden die magnetischen Kraftlinien jedes Phasenwickeln des Ständers in der Folge, und ein Dreiphasen-Wechselstrom-Potenzial wird in der Dreiphasenständerwicklung verursacht.
Wenn der P.M.-Generator mit einer symmetrischen Last läuft, synthetisiert der Dreiphasenankerstrom, um ein drehendes Magnetfeld mit Synchrondrehzahl zu erzeugen. Die Ständer- und Rotorfelder wirken aufeinander ein, um Bremsmoment zu erzeugen. Der mechanische Drehmomentinput von der Turbine überwindt den Bremsmoment und die Arbeiten.
Eigenschaften
①Der Generator hat viele Pfosten, die die Frequenz und die Leistungsfähigkeit verbessern und die Kosten von Gleichrichtern und von Invertern sparen.
②Finit-Element-Methode wird verwendet, wenn man den Generator, Kompaktbauweise entwirft. Niedriges Startdrehmoment, löst das Problem des kleinen Windstarts und verbessert Windenergienutzung.
③Lassen Sie das Gang increaser aus, verbessern Sie die Zuverlässigkeit und die Leistungsfähigkeit des Generators, und senken Sie die Menge von Wartung.
④H-Klassenisolierung, Vakuumdruckimprägnierung.
⑤Haben Sie viele Strukturen wie vertikale Achse, horizontale Achse, interner Rotor, externer Rotor und Plattenart.
⑥Starke Rotoren, der Generator konnten hohe Geschwindigkeit erzielen.
⑦Klein, leicht, Hochenergiedichte, passend für spezielle Situationen.
⑧Lassen Sie Leistungsfähigkeit während des ganzen Drehzahlbereichs, hohe Leistungsfähigkeit laufen.
⑨Verwenden Sie importierte öl-enthaltene Lager-, wartungsfreie und hohehochgeschwindigkeitszuverlässigkeit.
Vorteile des Dauermagnetgenerators
Struktur 1.Simple und hohe Zuverlässigkeit
Der Dauermagnetgenerator beseitigt die Erregerwicklung, die Kohlebürste und die Schleifringstruktur des Erregungsgenerators, und die ganze Maschine hat eine einfache Struktur, die Ausfälle wie einfacher Burnout vermeidet und Trennung der Erregerwicklung des Erregungsgenerators, der einfachen Abnutzung der Kohlebürsten und der Schleifringe, des etc. und der Zuverlässigkeit erheblich verbessert wird.
2. kleine, leichte, hohe spezifische Energie
Die Annahme der Dauermagnetrotorstruktur macht den Entwurf der internen Struktur vom Generator sehr kompakt, und das Volumen und das Gewicht werden groß verringert. Die Vereinfachung der Struktur des Dauermagnetrotors auch verringert den Trägheitsmoment des Rotors, erhöht die praktische Geschwindigkeit und erzielt eine sehr hohe spezifische Energie (das heißt, das Verhältnis von der Energie zum Volumen).
3. gute Stromerzeugungsleistung mit Medium und niedrigen Geschwindigkeiten
Im Falle des gleichen Leistungspegels mit Leerlaufdrehzahl, ist die Spitzenleistung des Dauermagnetgenerators zweimal die des Erregungsgenerators das heißt, der Erregungsgenerator des Wirkleistungsniveaus des Dauermagnetgenerators.
4. Kann Batteriedauer erheblich ausdehnen und Batteriewartungsarbeiten verringern
Der Hauptgrund ist, dass der Dauermagnetgenerator eine Schalter-artige Korrektur- und Spannungsstabilisierungsmethode annimmt, die vorgeschriebene Hochspannungsgenauigkeit und einen guten Aufladungseffekt hat. Er vermeidet die Verkürzung der Batteriedauer verursacht, indem er Überstromauflädt. Der offen-artige Korrekturertrag des Dauermagnetgenerators verwendet kleine Stromschritte, um die Batterie aufzuladen, und der Aufladungseffekt ist mit dem gleichen Ladestrom besser, dadurch er ausdehnt er die Nutzungsdauer der Körperverletzung.
5. Hohe Leistungsfähigkeit
Der Dauermagnetgenerator ist ein energiesparendes Produkt. Die Dauermagnetrotorstruktur beseitigt die Erregungsenergie, die erfordert wird, um das Rotormagnetfeld und den mechanischen Verlust der Reibung zwischen Kohlebürsten und Schleifringen zu erzeugen, die erheblich die Leistungsfähigkeit des Dauermagnetgenerators verbessert. Die durchschnittliche Leistungsfähigkeit von gewöhnlichen Erregungsgeneratoren ist nur 45% bis 55% im Drehzahlbereich zwischen 1500 U/min und 6000 U/min, während die von Dauermagnetgeneratoren wie 75% bis 80% so hoch sein kann.
6. Unter Verwendung eines selbst-Beginnspannungsreglers
Kein Bedarf an der externen Erregungsstromversorgung. Der Generator erzeugt Strom, solange er spinnt. Wenn die Batterie beschädigt wird, kann das Autoaufladungssystem noch normalerweise arbeiten, solange die Maschine läuft.
7. Besonders passend für das Arbeiten in der feuchten oder staubigen rauen Umwelt.
8. Keine Funkstörung
Der Dauermagnetgenerator hat keine Kohlebürste und NO-belegringstruktur, die die Funkstörung beseitigt, die durch die Reibung zwischen der Kohlebürste und dem Schleifring verursacht wird; verringert auch die Anforderung des Generators für die umgebende Temperatur.
