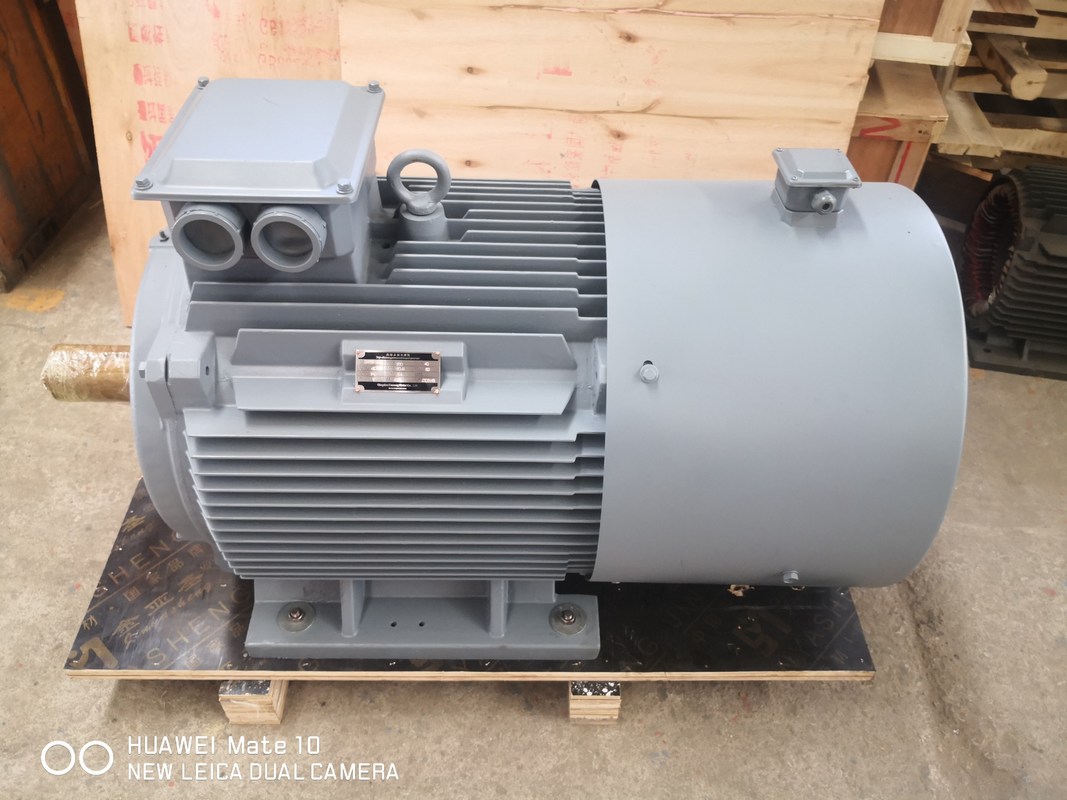

Wasserturbine-elektrischer Dauermagnetgenerator 40kw 250rpm

Wasserturbine-elektrischer Generator-Dauermagnethersteller 40kw 250rpm

Produkt-Zeichnung

Technischer Parameter

Ausführliche Bilder

Die Struktur

Der Entwurf eines PMG ist verhältnismäßig einfach. Er besteht einem Rotor, einem Ständer und aus dauerhaften Magneten. Der Rotor ist eine drehende Welle, die dauerhafte Magneten enthält. Der Ständer ist eine stationäre Komponente, die den Rotor umgibt und die Spulen des Drahtes enthält. Wenn der Rotor spinnt, das Magnetfeld geschaffen durch die Schnitte der dauerhaften Magneten über den Spulen des Drahtes im Ständer, eine Spannung verursachend.

Funktions-Prinzip

Der Dauermagnetgenerator verwendet das Prinzip der elektromagnetischen Induktion in dem, das der Draht die Magnetfeldlinie schneidet, um ein elektrisches Potenzial zu verursachen und wandelt die mechanische Energie des Primärantriebs in Ertrag der elektrischen Energie um. Er besteht zwei Teilen, dem Ständer und aus dem Rotor. Der Ständer ist die Armatur, die den Strom erzeugt und der Rotor der Magnetpol ist. Der Ständer wird aus einem Armaturneisenkern, gleichmäßig entladenen Dreiphaseneiner wicklung, einer Maschinenbasis und einer Seitenverkleidung verfasst.

Der Rotor ist normalerweise eine versteckte Pfostenart, die aus Erregerwicklung, Eisenkern und Welle verfasst wird, Schutzring, Mittelring, und so weiter.

Die Erregerwicklung des Rotors wird mit DC eingezogen, das, um ein Magnetfeld nah an der sinusförmigen Verteilung zu erzeugen gegenwärtig ist (nannte das Rotormagnetfeld), und sein effektiver Erregungsfluß schneidet mit der stationären Ankerwicklung. Wenn der Rotor sich dreht, dreht sich das Magnetfeld des Rotors zusammen mit ihm. Jedes Mal wenn eine Revolution gemacht wird, schneiden die magnetischen Kraftlinien jedes Phasenwickeln des Ständers in der Folge, und ein Dreiphasen-Wechselstrom-Potenzial wird in der Dreiphasenständerwicklung verursacht.

Wenn der P.M.-Generator mit einer symmetrischen Last läuft, synthetisiert der Dreiphasenankerstrom, um ein drehendes Magnetfeld mit Synchrondrehzahl zu erzeugen. Die Ständer- und Rotorfelder wirken aufeinander ein, um Bremsmoment zu erzeugen. Der mechanische Drehmomentinput von der Turbine überwindt den Bremsmoment und die Arbeiten.

Eigenschaften

●Langsamer Dauermagnetgeneratorsatz. Benötigen Sie nicht das Getriebe. Die Turbine schließt an den PMG direkt an, vereinfacht die Struktur und verbessert die Systemleistung. Der PMG kann 50Hz direkt mit der Nenndrehzahl ausgeben.

●Die Getriebezuverlässigkeit ist nicht hoch. Die Systemzuverlässigkeit kann verbessert werden, wenn es kein Getriebe gibt. Das bedeutet weniger Wartung, bessere Nutzung, längere Lebensdauer für das System.

●Die Leistungsfähigkeit ist hoch. Die System-Leistungsfähigkeit kann verbessert werden herum 20%, wenn Sie P.M.-Generator ohne Getriebe benutzen.

●Der PMG kann während des ganzen Drehzahlbereichs leistungsfähig arbeiten. Weniger Hitze beim Arbeiten. Der PMG kann Luftselbstkühlung verwenden.

●Tiefstartung Drehmoment, das System kann Spitzenleistung an der niedrigen Geschwindigkeit.

●Der PMG arbeitet an langsamem, lärmarm, sicherer und zuverlässig, kann die Lebensdauer der Lager länger sein.

●Die Spannung, Geschwindigkeit, Energie des Generators kann besonders angefertigt werden. Die Form kann, unter Verwendung der Dornwelle, der Doppelwelle, des vorderen Randes oder anderer Ertragweisen auch geändert werden.
