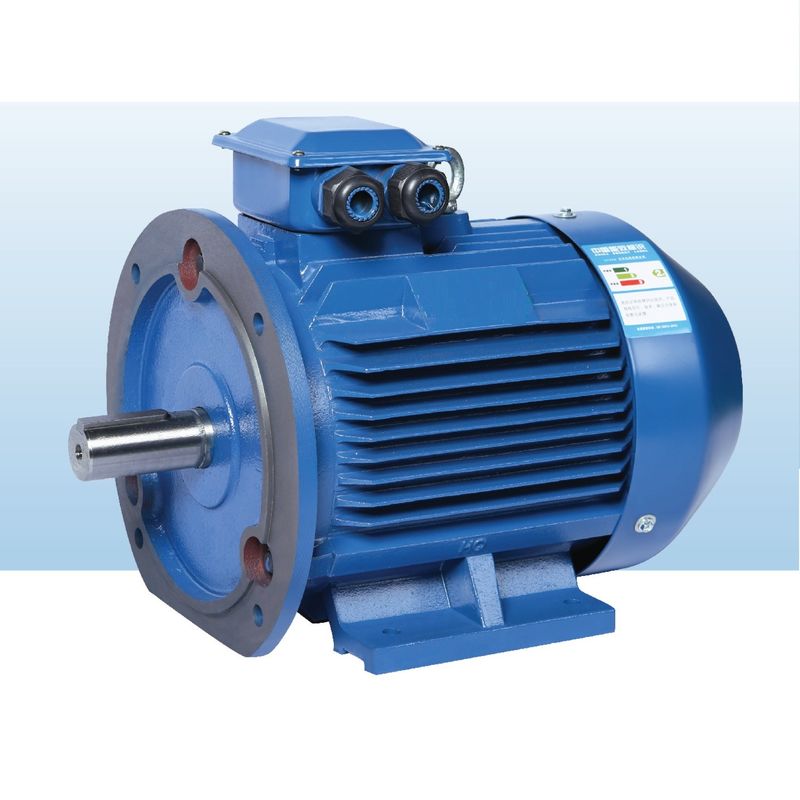

Wasserdichte angebrachte PMSM hohe Oberflächenleistungsfähigkeit IE5 Bewegungs

Der Dauermagnetsynchronmotor hat die folgenden Eigenschaften:

• Bewertete Leistungsfähigkeit ist 2% bis 5% höheres als normale Asynchronmotoren;
• Die Leistungsfähigkeit steigt schnell mit dem Anstieg der Last. Wenn die Lastwechsel innerhalb des Bereiches 25% bis 120%, es hohe Leistungsfähigkeit beibehält. Der Betriebsbereich der Hochleistungsfähigkeit ist viel höher als der von gewöhnlichen Asynchronmotoren. Leicht-Last, Variabellast und alle Volllast haben bedeutende energiesparende Effekte;
• Energiefaktoren bis 0,95 und oben, kein reagierender Ausgleich erfordert;
• Der Energiefaktor wird erheblich verbessert. Verglichen mit Asynchronmotoren, wird der Betriebsstrom durch mehr als 10% verringert. Wegen der Abnahme an Betriebsstrom und Systemverlusten, können energiesparende Effekte von ungefähr 1% erzielt werden.
• Niedrigtemperaturaufstieg, Dichte der hohen Leistung: ist niedrigerer als Dreiphasentemperaturanstieg des Asynchronmotors 20K, Auslegungstemperaturaufstieg der selbe und kann in ein kleineres Volumen gemacht werden und spart mehr effektive Materialien;
• Hoher Anlaufmoment und hohe Überlastbarkeit: entsprechend Anforderungen kann es mit hohem Anlaufmoment (3-5mal) und hoher Überlastbarkeit entworfen sein;
• Das variable Frequenzgeschwindigkeitsregelungssystem wird benutzt, das besser in der dynamischen Resonanz und besser als das von Asynchronmotoren ist.
• Die Installationsmaße sind die selben wie die weitverbreiteten Asynchronmotoren z.Z., und der Entwurf und die Auswahl ist sehr bequem.
• Wegen der Zunahme des Energiefaktors, wird die Sehleistung des Stromnetztransformators groß verringert, der die Stromversorgungskapazität des Transformators verbessert, und kann die Kosten des Systemkabels (neues Projekt) auch groß verringern;
• Wenn das neue Projekt aufgebaut wird, benutzen alle Ansteuersysteme Dauermagnetsynchronmotoren, ist die Projekt-Investition im Allgemeinen die selbe wie der Gebrauch der Asynchronmotoren, und das Projekt kann fortfahren, energiesparenden Nutzen zu erreichen, nachdem das Projekt in Operation gesetzt ist;

Im allgemeinen Wirtschaftsbereich spart der Ersatz von Schwachstrom Asynchronmotoren der Hochleistungsfähigkeit (380/660/1140V), das System 5% bis 30% Energie, und die Hochspannungs Asynchronmotoren der Hochleistungsfähigkeit (6kV/10kV), System speichert 2% bis 10%.

Analyse auf der Anwendung der modernen Dauermagnetbewegungstechnologie

1. Anwendung der elektromechanischen Dauermagnettechnologie zum Haushaltsgerätmarkt

Die Anwendung der Dauermagnetbewegungstechnologie zum Haushaltsgerätmarkt wird in VCDDVD und in den Computern verkündet. Zur Zeit hat sie allmählich die Entwicklung der Industrialisierung gebildet und hat allmählich zu den Mehrphasen- Antrieben der variablen Geschwindigkeit erweitert. Zum Beispiel benutzen Leute Inverterklimaanlagen einsetzen moderne Dauermagnetbewegungstechnologie, um die Effizienz der Klimaanlage zu verbessern, das Volumen des Klimaanlagenmotors allmählich zu verringern und herabsetzen die Geräusche, die durch die Klimaanlage verursacht werden.

2. Anwendung der elektromechanischen Dauermagnettechnologie im Aufzugsmarkt

Das Dauermagnetbewegungsvariable Geschwindigkeitssystem ist im Aufzugsmarkt für fast 10 Jahre benutzt worden. Zum Beispiel indem er einen langsamen seltene Erddauermagnetmotor als die Aufzugszugkraftmaschine verwendet, kann der Gebrauch des seltene Erddauermagnetmotors Aufzug speichern, 20% der elektrischen Energie zu verwenden. Moderne Dauermagnetmotoren werden normalerweise auf dem Gebiet von VariabelgeschwindigkeitsAnsteuersystemen mit großen Lastwechseln und Hochgeschwindigkeitsanpassungsanforderungen benutzt.

3. Anwendung der elektromechanischen Dauermagnettechnologie in den industriellen und Bergbauunternehmen

Mit der Entwicklung von Dauermagnetmotoren, sind Dauermagnetmotoren des großen Drehmoments gut entwickelt gewesen, besonders hat die erfolgreiche Produkteinführung von variablen Frequenzdauermagnetmotoren auf dem Markt schwere industrielle und Bergbauunternehmen neue Wahlen gegeben. Da der Abtriebsdrehmoment des Dauermagnetmotors genug groß ist, wird der Gebrauch von dem mechanischen Getriebe verringert und die Geschwindigkeit ist kontrollierbar. Sie kann mit niedrigen Geschwindigkeiten laufen. Deshalb wird die Anwendung der flüssigen Koppelung beseitigt, die die Kosten des Kaufs der in Verbindung stehenden Ausrüstung und der Wartung der oben genannten Ausrüstung zwei spart, die das Sicherheitsrisiko verringert, also ist der variable Frequenzdauermagnetmotor in vielen industriellen und Bergbauunternehmen sehr populär. Wegen seiner vorgeschriebenen Funktion der variablen Frequenzgeschwindigkeit stellt er eine starke Garantie zur Verfügung, damit Benutzer Produktions-Leistungsfähigkeit verbessern und elektrische Energie sparen. Deshalb sind moderne variable Frequenzdauermagnetmotoren eine notwendige Wahl, damit industrielle und Bergbauunternehmen in der Zukunft ihre Ausrüstung verbessern.

Die Struktur des Rotormagnetischen kreises des Dauermagnetsynchronmotors ist unterschiedlich, also sind die Operationseigenschaften und das Kontrollsystem des Motors auch unterschiedlich. Entsprechend den verschiedenen Positionen der dauerhaften Magneten auf dem Rotor, können Dauermagnetsynchronmotoren in die Oberflächenart und Innenart hauptsächlich unterteilt werden. Im Oberfläche-artigen Dauermagnetsynchronmotor sind die dauerhaften Magneten normalerweise Fliese-förmig und auf der Außenseite des Rotorkernes gefunden. Die wichtige Eigenschaft dieses Motors ist, dass die Hauptinduktanzen der geraden und orthogonalen Äxte gleich sind; das Innendauermagnet befindet sich innerhalb des Rotors, und es gibt einen Polschuh, der vom ferromagnetischen Material zwischen der Außenseite des Dauermagnet- und inneren Kreises des Ständerkernes gemacht wird, der das Dauermagnet schützen kann. Die wichtige Eigenschaft dieses Dauermagnetmotors ist, dass die Hauptinduktanzen der geraden und Quadraturäxte nicht gleich sind. Deshalb ist die Leistung dieser zwei Motoren unterschiedlich.

I. Overview

Der Motor wird durch seltene Erdneodymeisen-Bor-Dauermagnetmaterialien aufgeregt und wird mit einem speziellen Dauermagnetfrequenzumsetzer geliefert. Er hat die Eigenschaften des großen Anlaufmoments, des breiten Drehzahlbereichs, der Kompaktbauweise, des kleinen, leichten, lärmarmen, der hohen Leistung Faktors und der hohen Leistungsfähigkeit. Es ist eine ideale Energiewahl für Hochleistungsfähigkeit und energiesparende Luftkompressoren. Die technischen Anforderungen und die Parameter sind, wie folgt:

1. Der Motor kann unter den folgenden Bedingungen normalerweise funktionieren:

1,1 übersteigt die umgebende Temperatur nicht 40℃;

1,2 relative Luftfeuchtigkeit ≤90%;

1,3 übersteigt die Höhe nicht 1000m.

2. Die Nennspannung des Motors ist 380V, auch entsprechend Benutzeranforderungen.

3. Das Nachschlagewerksystem des Motors: S1.

4. Isolierungsgrad: F-Grad.

5. Schutzniveau: IP55.

6. Bewegungsstruktur und Installationsart: B3, B35.

7. Der Bewegungsausgang ist- auf die Oberseite der Basis, oder er kann auf dem Recht sich befinden oder verließ von der Basis entsprechend Benutzeranforderungen.

8. Bewegungsbetriebsfaktor: 1,15, 1,2 (oder gemäß der technischen Vereinbarung).

II. Inspektion

1. Vor Gebrauch, bitte überprüfen Sie sorgfältig den Auftritt des Motors auf Schaden während des Transportes, und überprüfen Sie, ob die Nummernschildparameter (Energie, Spannung, Geschwindigkeit, etc.) mit dem Auftrag in Einklang sind.

2. Überprüfen Sie, ob die Befestiger des Motors lose sind.

3. Drehen Sie die Motorwelle eigenhändig, um zu sehen, wenn es irgendein Stauen gibt.

III. Operation und Gebrauch

1. Bevor der Motor angezogen wird, bestätigen Sie die Rotationsrichtung des Motors, und überprüfen Sie, ob die mechanische Installation und die elektrische Verbindung sicher und zuverlässig sind.

2. Wenn anormale Geräusche oder Erschütterung im Motor während der Operation gefunden wird, stoppen Sie bitte die Operation sofort und schneiden Sie die Stromversorgung ab. Überprüfen Sie den Motor und den Kompressor, und nach der Fehlersuche setzen Sie ihn in Operation wieder.

3. Wenn der Temperaturanstieg des Motors gefunden wird, um während der Operation anormal zu sein, stoppen Sie bitte den Motor und die Energie sofort abzuschneiden, den Motor und den Kompressor zu überprüfen, und nach der Fehlersuche setzen Sie ihn dann in Gebrauch wieder.
