Produkt-Details
Herkunftsort: China
Markenname: ENNENG
Zertifizierung: CE,UL
Modellnummer: PMM
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 500-5000/set
Verpackung Informationen: Seetaugliche Verpackung
Lieferzeit: 15-120 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 Sätze/Jahr
Name: |
Dauermagnetsynchronmotor |
Gegenwärtig: |
Wechselstrom |
Material: |
Seltene Erden NdFeB |
Isolierungs-Klasse: |
F (H) |
Schutz-Grad: |
IP54 (IP23 kundengerecht) |
Energieeffizienzstandards: |
IE5 |
Steuermodus: |
Variable Frequenzvektorsteuerung |
Temperatur: |
-15~+40℃ |
Polen: |
4 |
Arbeits-Modus: |
S1 |
Name: |
Dauermagnetsynchronmotor |
Gegenwärtig: |
Wechselstrom |
Material: |
Seltene Erden NdFeB |
Isolierungs-Klasse: |
F (H) |
Schutz-Grad: |
IP54 (IP23 kundengerecht) |
Energieeffizienzstandards: |
IE5 |
Steuermodus: |
Variable Frequenzvektorsteuerung |
Temperatur: |
-15~+40℃ |
Polen: |
4 |
Arbeits-Modus: |
S1 |

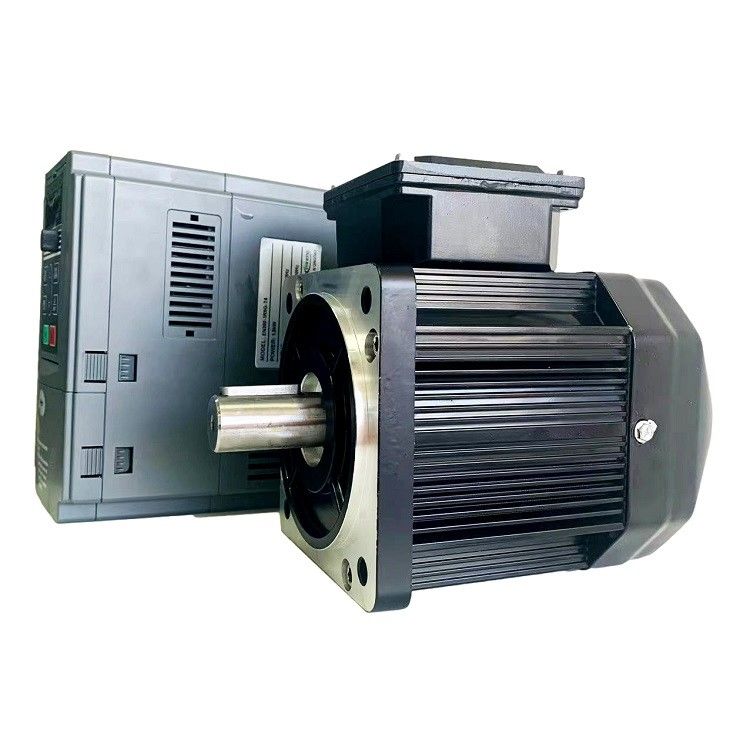

Energieeffizienter Synchronmotor mit Permanentmagneten für seltene Erden
Beschreibung des Produkts
Hochleistungsfähige permanentmagnetische Synchronmotoren mit variabler Frequenz müssen in Verbindung mit Frequenzwandlern für Permanentmagnetmotoren verwendet werden.Der Rotor der Motoren hat eine eingebaute Struktur von Permanentmagneten, und die spezielle Konstruktion der verschiedenen vertikalen und vertikalen Achsen Magnetkreise macht diese Reihe von Motoren haben ein bestimmtes herausragendes Pol Drehmoment.Der Frequenzumrichter muss den maximalen Drehmoment-Strom-Verhältnis-Regelmodus zur Steuerung der Arbeit verwenden., so daß diese Motorenreihe im Vollgeschwindigkeitsbereich einen höheren Leistungsfaktor, einen geringeren Betriebsstrom und einen geringeren Kupferverbrauch aufweist.
Die Geschwindigkeit des hocheffizienten Permanentmagnetvariable Frequenz-Synchronmotors wird mit dem sich drehenden Magnetfeld des Stators synchronisiert, es gibt keinen Rutsch und die Rutschleistung wird gespart.so dass die hocheffiziente Permanent Magnet variable Frequenz synchronen Motor hat hohe Effizienz und Energieeinsparung Wirkung im vollen Drehzahlbereich offensichtlich.
Die hocheffizienten Permanentmagnet Frequenzumwandlungssynchronmotoren werden in Spritzgießmaschinen, Luftkompressoren, Rohrherstellungsanlagen, Hydraulikmaschinen, Lebensmittelmaschinen weit verbreitet,Maschinen zur Herstellung von Zementrohren, Kunststoffextrudern, Drahtziehmaschinen und pharmazeutische Ausrüstung.
Unsere Firma verfügt über ein eigenes Kontrollschrank für diese Produktserie, das nach den Anforderungen der Benutzer angepasst werden kann.
Produktparameter
| Modell Nr. |
Spannung (V) |
Macht (KW) |
Synchron Geschwindigkeit (r/min) |
Drehmoment N.m. |
Stufe 1 Energieeffizienz η(%) |
Sekundär Energieeffizienz η(%) |
Häufigkeit (Hz) |
| TYP132S-6 | 380 | 3 | 1000 | 28.7 | 91.8 | 87.7 | 50 |
| TYP132M1-6 | 4 | 38.2 | 92.7 | 88.8 | |||
| TYP132M2-6 | 5.5 | 52.5 | 93.4 | 89.7 | |||
| TYP160M-6 | 7.5 | 71.6 | 94.0 | 90.6 | |||
| TYP160L-6 | 11 | 105.1 | 94.5 | 91.4 | |||
| TYP180L-6 | 15 | 143.3 | 94.9 | 92.0 | |||
| TYP200L1-6 | 18.5 | 176.7 | 95.3 | 92.6 | |||
| TYP200L2-6 | 22 | 210.1 | 95.6 | 93.2 | |||
| TYP225M-6 | 30 | 286.5 | 95.8 | 93.6 | |||
| TYP250M-6 | 37 | 353.4 | 96.0 | 94.0 | |||
| TYP280S-6 | 45 | 429.8 | 96.2 | 94.4 | |||
| TYP280M-6 | 55 | 525.3 | 96.3 | 94.7 | |||
| TYP315S-6 | 75 | 716.2 | 96.4 | 95.0 | |||
| TYP315M-6 | 90 | 859.5 | 96.5 | 95.2 | |||
| TYP315L1-6 | 110 | 1050.5 | 96.5 | 95.5 | |||
| TYP315L2-6 | 132 | 1260.6 | 96.6 | 95.6 |
Funktionsweise eines permanenten Magnet-Synchronmotors:
Die Funktionsweise des Permanentmagnet-Synchronmotors ist im Vergleich zu herkömmlichen Motoren sehr einfach, schnell und effektiv.Das Funktionieren des PMSM hängt vom rotierenden Magnetfeld des Stators und dem konstanten Magnetfeld des Rotors abDie Permanentmagnete werden als Rotor verwendet, um konstanten Magnetfluss zu erzeugen, zu betreiben und mit synchroner Geschwindigkeit zu sperren.
Die Phasorgruppen werden gebildet, indem die Wicklungen des Stators miteinander verbunden werden.und Doppel- und EinzelphasenUm die harmonischen Spannungen zu verringern, sollten die Wicklungen kurz miteinander verwoben werden.
Wenn der 3-phasige Wechselstromversorgung der Stator gegeben wird, erzeugt er ein rotierendes Magnetfeld und das konstante Magnetfeld wird durch den permanenten Magnet des Rotors induziert.Dieser Rotor arbeitet synchron mit der synchronen GeschwindigkeitDie gesamte Funktionsweise des PMSM hängt von der Luftlücke zwischen Stator und Rotor ohne Last ab.
Wenn die Luftlücke groß ist, werden die Windverluste des Motors reduziert.Die Permanentmagnet-Synchronmotoren sind keine selbststartende MotorenEs ist also notwendig, die variable Frequenz des Stators elektronisch zu steuern.
Warum wählen Sie Permanentmagnet-AC-Motoren?
Dauermagnet-Wechselstrommotoren (PMAC) bieten mehrere Vorteile gegenüber anderen Motorten, darunter:
Hohe Effizienz: PMAC-Motoren sind aufgrund der Abwesenheit von Kupferverlusten im Rotor und reduzierten Wicklungsverlusten sehr effizient.die zu erheblichen Energieeinsparungen führen.
Hohe Leistungsdichte: PMAC-Motoren haben im Vergleich zu anderen Motortypen eine höhere Leistungsdichte, was bedeutet, dass sie mehr Leistung pro Größe und Gewichtseinheit erzeugen können.Dies macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist.
Hohe Drehmomentdichte: PMAC-Motoren haben eine hohe Drehmomentdichte, was bedeutet, dass sie mehr Drehmoment pro Größe und Gewichtseinheit erzeugen können. Dies macht sie ideal für Anwendungen, bei denen ein hohes Drehmoment erforderlich ist.
Weniger Wartung: Da PMAC-Motoren keine Bürsten haben, benötigen sie weniger Wartung und haben eine längere Lebensdauer als andere Motortypen.
Verbesserte Steuerung: PMAC-Motoren haben im Vergleich zu anderen Motortypen eine bessere Drehmoment- und Drehzahlsteuerung, was sie ideal für Anwendungen macht, bei denen eine präzise Steuerung erforderlich ist.
Instandhaltung und Reparatur von Elektromotoren
1Die Betriebsumgebung sollte stets trocken gehalten, die Oberfläche des Motors sauber gehalten und der Lufteinlass nicht durch Staub, Fasern usw. verstopft sein.
2Wenn ein Sicherheitsalarm auftritt, ist die Ursache des Versagens zu ermitteln, und der Betrieb kann erst nach Beseitigung des Versagens in Betrieb genommen werden.
3Wenn die Maschine zur Inspektion angehalten wird, kann der Vorgang erst durchgeführt werden, wenn der Motor vollständig angehalten ist.
4. Um eine gute Schmierung des Motors während des Betriebs zu gewährleisten, sollte der Motor etwa 4000 Stunden laufen, d. h.das Fett sollte ergänzt oder ersetzt werden (das geschlossene Lager muss während der Lebensdauer nicht ersetzt werden)Wenn das Lager überhitzt ist oder sich das Fett während des Betriebs verschlechtert hat, sollte das Fett rechtzeitig ausgetauscht werden.Entfernen Sie das alte Fett und reinigen Sie die Ölgräben der Lager und Lagerkappen mit Benzin- für Motoren mit einer Drehzahl von 1500 r/min und weniger, die Lagerfettart für mittlere und kleine Motoren mit Lagerfett Nr. 2 nachfüllen,und füllen die inneren und äußeren Ringe des Lagers etwa zwei Drittel der Lücke zwischen den LagerBei einer Drehzahl von 2500 r/min und mehr wird das Lagerfett des Typs HTHS gefüllt, das etwa die Hälfte der Lücke zwischen den inneren und äußeren Ringen des Lagers füllt.
5. Wenn die Lebensdauer des Lagers abgelaufen ist, werden Vibrationen und Lärm des Motors offensichtlich zunehmen.und das Lager sollte ersetzt werden.
