Produkt-Details
Herkunftsort: China
Markenname: ENNENG
Zertifizierung: CE,UL
Modellnummer: PMM
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 500-5000/set
Verpackung Informationen: seetaugliche Verpackung
Lieferzeit: 15-120 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 Sätze/Jahr
Name: |
Hohe Leistungsfähigkeits-Dauermagnetmotor |
Strom: |
Klimatisierung |
Material: |
NdFeB aus seltenen Erden |
Isolationsklasse: |
F (H) |
Schutzgrad: |
IP54 (IP23 kundengerecht) |
Energieeffizienzstandards: |
IE5 |
Steuerungsmodus: |
Variable Frequenzvektorsteuerung |
Temperatur: |
-15~+40℃ |
Polnisch: |
4 |
Arbeitsmodus: |
S1 |
Name: |
Hohe Leistungsfähigkeits-Dauermagnetmotor |
Strom: |
Klimatisierung |
Material: |
NdFeB aus seltenen Erden |
Isolationsklasse: |
F (H) |
Schutzgrad: |
IP54 (IP23 kundengerecht) |
Energieeffizienzstandards: |
IE5 |
Steuerungsmodus: |
Variable Frequenzvektorsteuerung |
Temperatur: |
-15~+40℃ |
Polnisch: |
4 |
Arbeitsmodus: |
S1 |

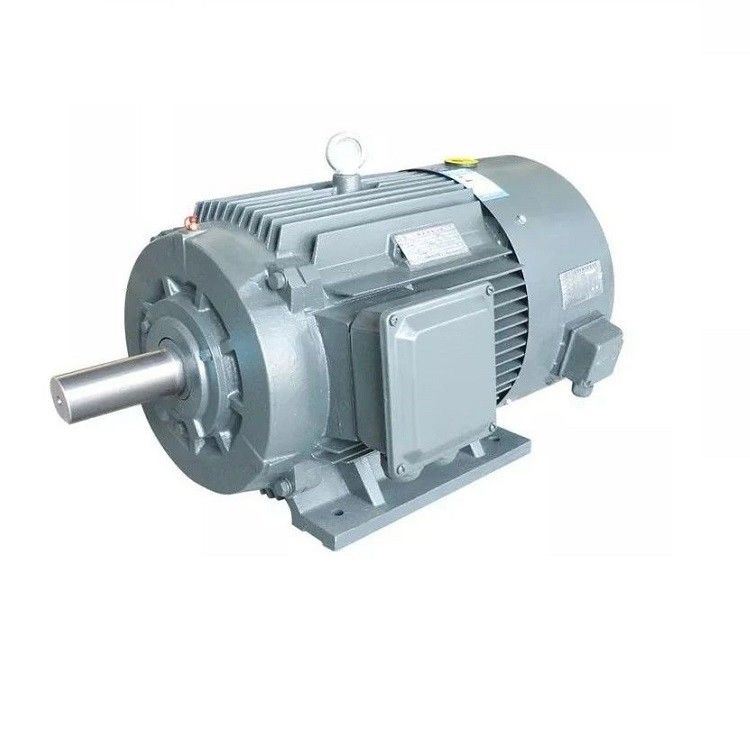

Hohe Drehmomentdichte, hocheffiziente Permanentmagnet-Synchronmotor
Was ist der Permanentmagnet-Synchronmotor?
DieDie in Absatz 1 Buchstabe b genannten Bedingungen gelten nicht für die Anlage, bei der die Anlage in Betrieb ist.besteht hauptsächlich aus dem Stator, Rotor, Fahrwerk, Vorder-Hinterabdeckung, Lagern usw. Die Struktur des Stators ist im Grunde die gleiche wie bei gewöhnlichen asynchronen Motoren,und der Hauptunterschied zwischen dem permanenten Magnet-Synchronmotor und anderen Motoren ist sein Rotor.
Das Permanentmagnetmaterial mit vormagnetisiertem (magnetisch geladenem) Magnet auf der Oberfläche oder im Inneren des Permanentmagneten des Motors sorgt für das notwendige Luftlücke-Magnetfeld für den Motor.Diese Rotorstruktur kann das Motorvolumen effektiv reduzieren, Verluste reduzieren und die Effizienz verbessern.
Funktionsweise eines permanenten Magnet-Synchronmotors:
Die Funktionsweise des Permanentmagnet-Synchronmotors ist im Vergleich zu herkömmlichen Motoren sehr einfach, schnell und effektiv.Das Funktionieren des PMSM hängt vom rotierenden Magnetfeld des Stators und dem konstanten Magnetfeld des Rotors abDie Permanentmagnete werden als Rotor verwendet, um konstanten Magnetfluss zu erzeugen, zu betreiben und mit synchroner Geschwindigkeit zu sperren.
Die Phasorgruppen werden gebildet, indem die Wicklungen des Stators miteinander verbunden werden.und Doppel- und EinzelphasenUm die harmonischen Spannungen zu verringern, sollten die Wickeln kurz miteinander gewoben werden.
Wenn der 3-phasige Wechselstromversorgung der Stator gegeben wird, erzeugt er ein rotierendes Magnetfeld und das konstante Magnetfeld wird durch den permanenten Magnet des Rotors induziert.Dieser Rotor arbeitet synchron mit der synchronen GeschwindigkeitDie gesamte Funktionsweise des PMSM hängt von der Luftlücke zwischen Stator und Rotor ohne Last ab.
Wenn die Luftlücke groß ist, werden die Windverluste des Motors reduziert.Die Permanentmagnet-Synchronmotoren sind keine selbststartende MotorenEs ist also notwendig, die variable Frequenz des Stators elektronisch zu steuern.
Vorteile
Zu den Vorteilen eines Permanentmagnet-Synchronmotors gehören:
bietet höhere Effizienz bei jeder Geschwindigkeit
in kleinen Stückzahlen in verschiedenen Verpackungen erhältlich
Wartung und Installation ist sehr einfacher als ein Induktionsmotor
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
hohe Effizienz und Zuverlässigkeit
bietet ein reibungsloses Drehmoment und eine dynamische Leistung
Nachteile
Die Nachteile von Permanentmagnet-Synchronmotoren sind:
Diese Motoren sind im Vergleich zu Induktionsmotoren sehr teuer
Es ist irgendwie schwierig, sie zu starten, weil sie keine selbststartenden Motoren sind.
EMF- und Drehmomentgleichung:
In einer synchronen Maschine wird das durchschnittliche induzierte EMF pro Phase als dynamisches induziertes EMF bezeichnet. In einem synchronen Motor beträgt der von jedem Leiter pro Umdrehung geschnittene Fluss Pφ Weber
Dann ist die Zeit, die benötigt wird, um eine Umdrehung zu vollenden, 60/N Sek.
Der durchschnittliche EMF pro Leiter kann berechnet werden, indem
(PφN / 60) x Zph = (PφN / 60) x 2Tph
Wo Tph = Zph / 2
Daher beträgt das durchschnittliche EMF pro Phase
= 4 x φ x Tph x PN/120 = 4φfTph
Wo Tph = Anzahl der in einer Reihe pro Phase verbundenen Drehungen
φ = Fluss/Pol in Weber
P= Anzahl der Stangen
F= Frequenz in Hz
Zph = Anzahl der in einer Reihe pro Phase verbundenen Leiter = Zph/3
Die EMF-Gleichung hängt von den Spulen und den Leitern des Stators ab. Für diesen Motor werden auch der Verteilungsfaktor Kd und der Schrägfaktor Kp berücksichtigt.
Daher ist E = 4 x φ x f x Tph xKd x Kp
Die Drehmomentgleichung eines permanenten Magnet-Synchromotors ergibt sich wie folgt:
T = (3 x Eph x Iph x sinβ) / ωm
Oberflächenmontiertes PMSM
Bei dieser Konstruktion ist der Magnet auf der Oberfläche des Rotors montiert.Es bietet eine gleichmäßige Luftlücke, weil die Durchlässigkeit des Permanentmagneten und die Luftlücke ist die gleiche. Kein Widerwillen, hohe dynamische Leistung und geeignet für Hochgeschwindigkeitsgeräte wie Robotik und Werkzeugantriebe.
Vergrabene PMSM oder Innen-PMSM
Bei dieser Konstruktion ist der Permanentmagnet in den Rotor eingebettet, wie in der Abbildung unten gezeigt.Das Widerstandsdrehmoment ist auf die Steigung des Motors zurückzuführen..
