Produkt-Details
Herkunftsort: China
Markenname: ENNENG
Zertifizierung: CE,UL
Modellnummer: PMM
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 500-5000/set
Verpackung Informationen: seetaugliche Verpackung
Lieferzeit: 15-120 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 Sätze/Jahr
Name: |
Dauermagnetmotor IE5 |
Gegenwärtig: |
Wechselstrom |
Material: |
Seltene Erde NdFeB |
Leistungsbereich: |
5.5-3000kw |
Arbeits-Modus: |
S1 |
Abkühlen: |
Luftkühlung, Flüssigkeitskühlung, natürliches Abkühlen |
POLEN: |
2, 4, 6, 8, 10, etc. |
Schutz-Grad: |
IP23, IP54, IP55, IP68 |
Energie: |
5-3000kw |
Leistungsfähigkeits-Grad: |
IE4, IE5 |
Name: |
Dauermagnetmotor IE5 |
Gegenwärtig: |
Wechselstrom |
Material: |
Seltene Erde NdFeB |
Leistungsbereich: |
5.5-3000kw |
Arbeits-Modus: |
S1 |
Abkühlen: |
Luftkühlung, Flüssigkeitskühlung, natürliches Abkühlen |
POLEN: |
2, 4, 6, 8, 10, etc. |
Schutz-Grad: |
IP23, IP54, IP55, IP68 |
Energie: |
5-3000kw |
Leistungsfähigkeits-Grad: |
IE4, IE5 |

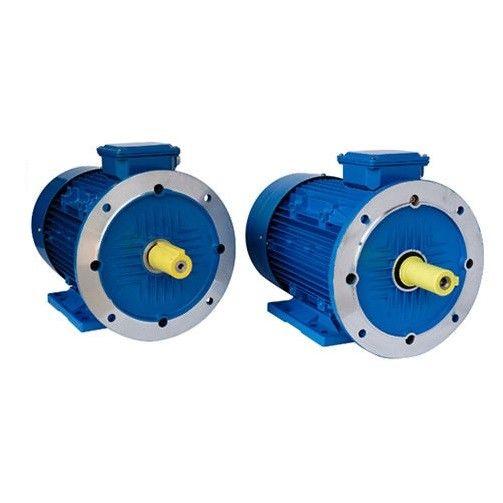

IE5 seltene Erde-NdFeB des Grad-50hz 380v schwanzloser Dauermagnetmotor
Was ist der Dauermagnetsynchronmotor?
Ein P.M.-Motor ist ein Wechselstrommotor, den die Magneten benutzt, die in eingebettet werden oder zur Oberfläche des Rotors des Motors befestigt sind. Die Magneten werden benutzt, um einen konstanten Bewegungsfluß zu erzeugen, anstatt, das Ständerfeld zu erfordern, ein zu erzeugen, indem man zum Rotor, wie es der Fall ist bei einem Induktionsmotor verbindet. Ein vierter Motor, der als ein bekannt ist Motor des Linieanfangs P.M. (LSPM) enthält Eigenschaften beider Motoren. Ein LSPM-Motor enthält die Magneten eines P.M.-Motors innerhalb der Rotor- und Rotorstangen eines Kurzschlussmotors, um Drehmoment und Leistungsfähigkeit zu maximieren.
Zurück ist emf, kurz für zurück elektromotorische Kraft aber ist alias die anti-elektromotorische Kraft. Die elektromotorische Kraft der Rückseite ist die Spannung, die in den Elektromotoren auftritt, wenn es eine relative Bewegung zwischen den Ständerwicklungen und dem Magnetfeld des Rotors gibt. Die geometrischen Eigenschaften des Rotors bestimmen die Form der Wellenform zurück-emf. Diese Wellenformen können durchschnittliches etwas sein sinusförmig, trapezoid, dreieckig, oder.
erzeugen Induktion und P.M.-Maschinen Wellenformen zurück-emf. In einer Induktionsmaschine verfällt die Wellenform zurück-emf, wie das Restrotorfeld langsam wegen des Fehlens von einem Ständerfeld verfällt. Jedoch mit einer P.M.-Maschine, erzeugt der Rotor sein eigenes Magnetfeld. Deshalb kann eine Spannung in den Ständerwicklungen verursacht werden, wann immer der Rotor in der Bewegung ist. Spannung Zurück-emf steigt linear mit Geschwindigkeit und ist ein entscheidender Faktor, wenn sie maximale Arbeitsgeschwindigkeit bestimmt.
SPM-Motoren haben die Magneten, die zum Äußeren der Rotoroberfläche hinzugefügt werden. Deswegen ist mechanische Montage, ihre mechanische Festigkeit schwächer als die von IPM-Motoren. Die geschwächte mechanische Festigkeit begrenzt die maximale sichere mechanische Geschwindigkeit des Motors. Darüber hinaus stellen diese Motoren sehr begrenztes magnetisches saliency aus (Ld-≈ LQ). Induktanzwerte maßen an den Rotoranschlüssen sind konsequent unabhängig davon die Rotorposition. Wegen des nahen Einheit saliency Verhältnisses beruhen SPM-Bewegungsentwürfe erheblich, wenn nicht vollständig, auf der magnetischen Drehmomentkomponente, um Drehmoment zu produzieren.
Ipm-Motoren haben ein Dauermagnet eingebettet in den Rotor selbst. Anders als ihre SPM-Gegenstücke stellt der Standort der dauerhaften Magneten IPM-Motoren sehr mechanisch solid her, und passend für bei sehr hohen Geschwindigkeiten funktionieren. Diese Motoren auch werden durch ihr verhältnismäßig hohes magnetisches saliency Verhältnis definiert (LQ > Ld). Wegen ihres magnetischen saliency, hat ein IPM-Motor die Fähigkeit, Drehmoment zu erzeugen, indem er die magnetischen und Abneigungsdrehmomentkomponenten des Motors nutzt.
Welche Anwendungen benutzen PMSM-Motoren?
Industrien, die PMSM-Motoren benutzen, umfassen metallurgisches, keramisches, Gummi, Erdöl, Gewebe und viele andere. PMSM-Motoren können entworfen sein, um mit Synchrondrehzahl von einer Versorgung konstanten Spannung und Frequenz sowie variable Geschwindigkeits-zu funktionieren Anwendungen Antriebs (VSD). Weitverbreitet in den Elektro-Mobilen (EVs) wegen der Dichten der hohen Leistungsfähigkeit und der Energie und des Drehmoments, sind sie im Allgemeinen eine überlegene Wahl in den drehmomentstarken Anwendungen wie Mischern, Schleifer, Pumpen, Ventilatoren, Gebläse, Förderer und industrielle Anwendungen, in denen traditionsgemäß Induktionsmotoren gefunden werden.
Dauermagnetsynchronmotoren mit internen Magneten: Maximale Energieeffizienz
Der Dauermagnetsynchronmotor mit internen Magneten (IPMSM) ist der ideale Motor für Zugkraftanwendungen, in denen das maximale Drehmoment nicht mit Höchstgeschwindigkeit auftritt. Diese Art des Motors wird in den Anwendungen benutzt, die hohe Dynamik und Überlastbarkeit erfordern. Und es ist auch die perfekte Wahl, wenn Sie Fans oder Pumpen in der Strecke IE4 und IE5 betreiben möchten. Die hohen Kaufpreise werden normalerweise durch Energiesparen in der Laufzeit wiedereingebracht, vorausgesetzt, dass Sie es mit dem rechten variablen Frequenz-Antrieb laufen lassen.
Unsere Motor-angebrachten variablen Frequenz-Antriebe verwenden eine integrierte Steuerstrategie, die auf MTPA basiert (maximales Drehmoment pro Ampere). Dieses erlaubt Ihnen, Ihre Dauermagnetsynchronmotoren mit maximaler Energieeffizienz zu betreiben. Die Überlastung von 200%, der ausgezeichnete Anlaufmoment und die ausgedehnte Geschwindigkeitsregelungsstrecke erlauben Ihnen auch, die Bewegungsbewertung völlig auszunutzen. Für schnelle Kostenrückerstattung und die leistungsfähigsten Steuerprozesse.
Dauermagnetsynchronmotoren mit externen Magneten für klassische Servoanwendungen
Dauermagnetsynchronmotoren mit externen Magneten (SPMSM) sind ideale Motoren, wenn Sie hohe Überlastungen und schnelle Beschleunigung benötigen, zum Beispiel in den klassischen Servoanwendungen. Der längliche Entwurf auch ergibt Privatmesseträgheit und kann optimal installiert sein. Jedoch ist ein Nachteil des Systems bestehendes SPMSM und des variablen Frequenz-Antriebs die Kosten, die mit ihm, als teure Steckertechnologie verbunden sind und hochwertige Kodierer sind häufig benutzt.
Schmelzen Sie die Schwächung/Verstärkung von P.M.-Motoren
Fluss in einem Dauermagnetmotor wird durch die Magneten erzeugt. Das Flussfeld folgt einem bestimmten Weg, der aufgeladen werden oder entgegengesetzt werden kann. Die Förderung oder die Verstärkung des Flussfeldes lassen den Motor Drehmomentproduktion vorübergehend erhöhen. Das Entgegensetzen des Flussfeldes verneint das vorhandene Magnetfeld des Motors. Das verringerte Magnetfeld begrenzt Drehmomentproduktion, aber verringert die Spannung zurück-emf. Die verringerte Spannung zurück-emf gibt oben die Spannung frei, um den Motor zu drücken, um mit mit hohem Ausschuss Geschwindigkeiten zu funktionieren. Beide Arten Operation erfordern zusätzlichen Motorstrom. Die Richtung des Motorstroms über der Dachse, vorausgesetzt durch den Bewegungsprüfer, bestimmt den gewünschten Effekt.
Nutzen von PMSM-Motoren
Hohe Leistungsfähigkeit
Dieses ist mit niedrigeren Geschwindigkeiten besonders wahr. Der Dauermagnetmotor erfordert nicht gegenwärtig, an seinen Rotor geliefert zu werden, um das Rotorfeld zu erzeugen und deshalb fast vollständig beseitigt die Rotorverluste. Wenn es mit Induktion oder Reluktanzmotoren verglichen wird, erfordert führt er auch untere Strom auf dem Ständer und hat einen größeren Energiefaktor, zu kleinere gegenwärtige Bewertungen auf dem Prüfer, und erhöht die Gesamtansteuersystem-Leistungsfähigkeit.
Das Fahren von niedrigeren Geschwindigkeiten an der höheren Leistungsfähigkeit als ein Induktionsmotor löschte möglicherweise die Anforderung eines Geschwindigkeitreduzierungsgetriebes und die Komplexität aus der mechanischen Anordnung heraus nehmen.
Konstantes Drehmoment
Diese Art des Motors kann konstantes Drehmoment erzeugen und volles Drehmoment mit niedrigen Geschwindigkeiten beibehalten.
Größe
Das kleinere, hellere Gewicht und weniger Spule liefern eine höhere Energiedichte.
Kosteneffektiv
Mit dem Fehlen der Bürsten, gibt es verringerte Instandhaltungskosten.
Minimale Hitze
In PMSM wird die Hitze auf den Ständerspulen erzeugt und es gibt keine Bürsten und nur minimale Hitze, die auf dem Rotor erzeugt wird und erleichtert das Abkühlen des Motors. Da sie kühleres als Induktionsmotoren laufen lassen, wird die Zuverlässigkeit und die Lebensdauer des Motors erhöht.
Drehzahlbereich
Diese Art des Motors kann einen breiten Drehzahlbereich mit dem Gebrauch der Feldschwächung haben und kann das maximale Drehmoment/gegenwärtige Strategie die Steuer (MTPA) während der konstanten Drehmomentoperation annehmen.
