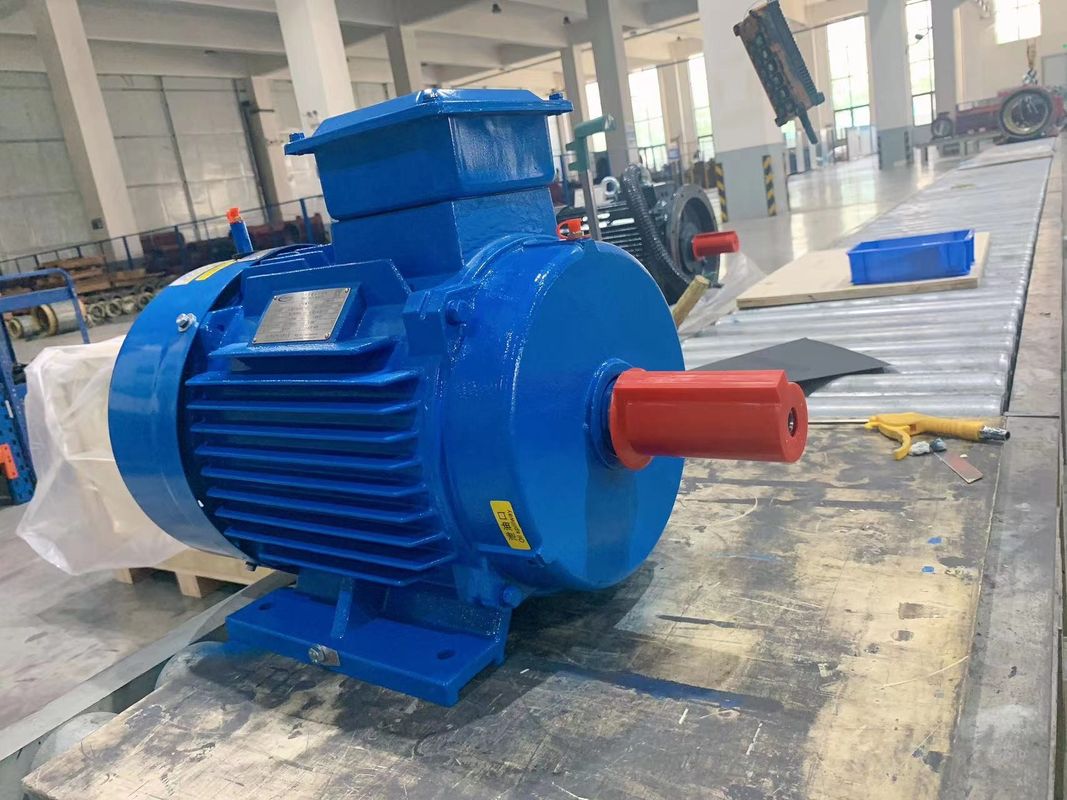

Ultra-Low-Speed-Industrielle PMAC-PM-Motorhersteller

Warum wählen Sie Permanentmagnet-AC-Motoren?

Dauermagnet-Wechselstrommotoren (PMAC) bieten mehrere Vorteile gegenüber anderen Motorten, darunter:

Hohe Effizienz: PMAC-Motoren sind aufgrund des Fehlens von Kupferverlusten im Rotor und geringerer Wickelverluste sehr effizient.die zu erheblichen Energieeinsparungen führen.

Hohe Leistungsdichte: PMAC-Motoren haben im Vergleich zu anderen Motortypen eine höhere Leistungsdichte, was bedeutet, dass sie mehr Leistung pro Größe und Gewichtseinheit erzeugen können.Dies macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist.

Hohe Drehmomentdichte: PMAC-Motoren haben eine hohe Drehmomentdichte, was bedeutet, dass sie mehr Drehmoment pro Größe und Gewichtseinheit erzeugen können. Dies macht sie ideal für Anwendungen, bei denen ein hohes Drehmoment erforderlich ist.

Weniger Wartung: Da PMAC-Motoren keine Bürsten haben, benötigen sie weniger Wartung und haben eine längere Lebensdauer als andere Motortypen.

Verbesserte Steuerung: PMAC-Motoren haben im Vergleich zu anderen Motortypen eine bessere Geschwindigkeits- und Drehmomentkontrolle, was sie ideal für Anwendungen macht, bei denen eine präzise Steuerung erforderlich ist.

Umweltfreundlich: PMAC-Motoren sind umweltfreundlicher als andere Motortypen, da sie Seltenerdmetalle verwenden,die im Vergleich zu anderen Motortypen leichter zu recyceln und weniger Abfall zu produzieren sind.

Insgesamt machen die Vorteile von PMAC-Motoren sie zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen, darunter Elektrofahrzeuge, Industriemaschinen und Systeme für erneuerbare Energien.


Funktionsweise eines permanenten Magnet-Synchronmotors:

Die Funktionsweise des Permanentmagnet-Synchronmotors ist im Vergleich zu herkömmlichen Motoren sehr einfach, schnell und effektiv.Das Funktionieren des PMSM hängt vom rotierenden Magnetfeld des Stators und dem konstanten Magnetfeld des Rotors abDie Permanentmagnete werden als Rotor verwendet, um einen konstanten Magnetfluss zu erzeugen und mit synchroner Geschwindigkeit zu arbeiten und zu sperren.

Die Phasorgruppen werden gebildet, indem die Wicklungen des Stators miteinander verbunden werden.und Doppel- und EinzelphasenUm die harmonischen Spannungen zu verringern, sollten die Wickeln kurz miteinander gewoben werden.

Wenn der 3-phasige Wechselstromversorgung der Stator gegeben wird, erzeugt er ein rotierendes Magnetfeld und das konstante Magnetfeld wird durch den permanenten Magnet des Rotors induziert.Dieser Rotor arbeitet synchron mit der synchronen GeschwindigkeitDie gesamte Funktionsweise des PMSM hängt von der Luftlücke zwischen Stator und Rotor ohne Last ab.

Wenn die Luftlücke groß ist, werden die Windverluste des Motors reduziert.Die Permanentmagnet-Synchronmotoren sind keine selbststartende MotorenEs ist also notwendig, die variable Frequenz des Stators elektronisch zu steuern.


Struktur des IPM-Motors (inneren Dauermagnet)

Die Permanentmagnet-Synchronmotoren bestehen wie jeder rotierende Elektromotor aus einem Rotor und einem Stator.Die Konstruktion des permanenten Magneten-Synchronmotors ähnelt der des grundlegendenBei diesem Motortyp sind die Permanentmagnete auf dem Rotor montiert und der Rotor hat keine Feldwicklung.

Die im PMSM verwendeten Permanentmagnete bestehen aufgrund ihrer höheren Durchlässigkeit aus Samarium-Kobalt und Medium, Eisen und Bor.Der am weitesten verbreitete Permanentmagnet ist Neodym-Bor-Eisen, da er kostengünstig und leicht erhältlich ist.

SPM gegen IPM Motor Rotor Struktur

Eigenschaften des IPM-Motors (Internal Permanent Magnet)

Hochdrehmoment und hoher Wirkungsgrad
Ein hohes Drehmoment und eine hohe Leistung werden durch den Einsatz von Widerstandsdrehmoment zusätzlich zum magnetischen Drehmoment erreicht.

Energieeinsparung
Es verbraucht bis zu 30% weniger Strom als herkömmliche SPM-Motoren.

Hochgeschwindigkeitsdrehung
Er kann auf die Hochgeschwindigkeitsmotorrotation reagieren, indem er die beiden Drehmomenttypen mit Hilfe der Vektorsteuerung steuert.

Sicherheit
Da der Permanentmagnet eingebettet ist, wird die mechanische Sicherheit verbessert, da sich der Magnet im Gegensatz zu einem SPM aufgrund der Zentrifugalkraft nicht löst.

Merkmale der Vektorsteuerung

Bei einem herkömmlichen System (120°-Leitungssystem) wird der Strom in Form einer quadratischen Welle in den Motor eingedrungen.eine Vektorsteuerung drückt Spannung, die sich in eine Sinuswelle in Richtung Rotorposition (Winkel des Magneten) verwandelt, so dass es möglich wird, den Motorstrom zu steuern.

Der permanentmagnetische Synchromotor weist folgende Eigenschaften auf:

• Keine Funken, sicherer in explosionsgefährdeten Umgebungen
• Sauber, schnell und effizient
• Kompakter, effizienter und leichter als ein ACIM
• mit einer Leistung von mehr als 50 W
• Mit/ohne Positionscoder ausgeführt
• Niedriges hörbares Rauschen und EMI
• Glatte Leistung bei niedrigen und hohen Geschwindigkeiten
• Erzeugt optimales Drehmoment in Verbindung mit der Feldorientierten Steuerung (FOC)
