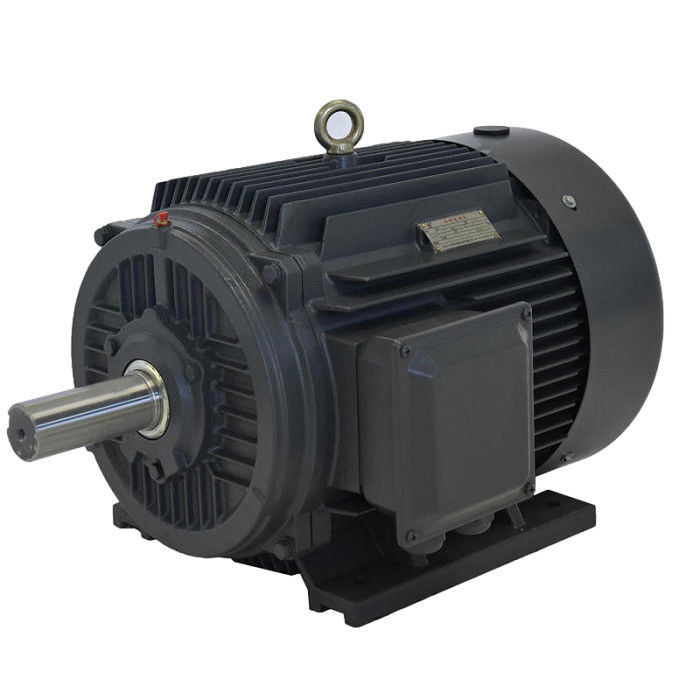

Industrielle Oberflächenmontierte Permanentmagneten-Synchronmotor

Allgemeine Typen von Permanentmagneten-Synchronmotoren:
Abhängig davon, wie Magnete am Rotor befestigt sind und wie der Rotor ausgelegt ist, können Permanentmagnet-Synchronmotoren in zwei Arten eingeteilt werden:

Oberflächenmontierte Permanentmagnet-Synchronmotor (SPMSM)
In dieser Konstruktion beherbergt die Rotoroberfläche den Magneten, was ihn aufgrund seiner fehlenden Robustheit für Hochgeschwindigkeitsanwendungen ideal macht.Diese Anordnung sorgt für eine gleichbleibende Luftlücke, indem die Durchlässigkeit des Permanentmagneten und die LuftEs weist kein Widerwillen an, bietet eine ausgezeichnete dynamische Leistung und eignet sich für Hochgeschwindigkeitsgeräte wie Robotik und Werkzeugantriebe.

Innerer Permanentmagnet-Synchronmotor (IPMSM)
In dieser Konstruktion enthält der Rotor des Motors einen Permanentmagneten, der besonders für Hochgeschwindigkeitsanwendungen geeignet ist und eine höhere Festigkeit und Haltbarkeit bietet.Das Widerstandsdrehmoment des Motors entsteht durch die Schärfe seiner Struktur.

Eigenschaften und Vorteile von Permanentmagnetmotoren:

Der Motor aus der Erregungsquelle kann in zwei Kategorien unterteilt werden: Permanentmagnetmotor und elektrischer Erregungsmotor.Ein Permanentmagnetmotor ist ein Elektromotor, der ein Magnetfeld aus einem Permanentmagnet erzeugtDie am weitesten verbreiteten dreiphasigen asynchronen Motoren in der Industrie und im zivilen Gebrauch, wie Y-Serie, Y2-Serie, YE2-Serie, YX3-Serie, YB-Serie, YB2-Serie usw.Alle gehören zu elektrischen ErregungsmotorenDie Produkte von ENNENG Motor sind hochwirksame Synchromotoren mit Permanentmagneten.

Im Vergleich zu traditionellen elektrischen Anregungsmotoren haben Permanentmagnetmotoren, insbesondere Seltene Erden-Permanentmagnetmotoren, die Vorteile einfacher Struktur, zuverlässiger Bedienung, geringer Größe,LeichtgewichtDie Anwendungsmöglichkeiten sind sehr breit und umfassen nahezu alle Bereiche der Luft- und Raumfahrt, der nationalen Verteidigung, derindustrielle und landwirtschaftliche Produktion, und das tägliche Leben.

Der Permanentmagnet-Synchromotor weist folgende Eigenschaften auf:

• Der Nennwirkungsgrad ist 2% bis 5% höher als bei normalen asynchronen Motoren.
• Der Wirkungsgrad steigt mit zunehmender Last rasch, wenn sich die Last im Bereich von 25% bis 120% ändert, bleibt der Wirkungsgrad hoch.Der hocheffiziente Betriebsbereich ist viel größer als bei gewöhnlichen asynchronen Motoren- Leichtlast, variabler Last und Volllast haben alle erhebliche Energieeinsparungseffekte;
• Leistungsfaktoren von 0,95 und mehr, keine Reaktionskompensation erforderlich;
• Der Leistungsfaktor wird erheblich verbessert. Im Vergleich zu asynchronen Motoren wird der Laufstrom um mehr als 10% reduziert.Energieeinsparungen von etwa 1% erzielt werden können.
• Niedrige Temperaturerhöhung, hohe Leistungsdichte: 20K niedriger als bei einem dreiphasigen asynchronen Motortemperaturanstieg, die Konstruktionstemperaturerhöhung ist gleich und kann in ein kleineres Volumen umgewandelt werden,Einsparung effektiverer Materialien;
• hohes Startdrehmoment und hohe Überlastkapazität: je nach Anforderungen kann es mit hohem Startdrehmoment (3-5mal) und hoher Überlastkapazität konstruiert werden;
• Es wird ein System zur Steuerung der Drehzahl mit variabler Frequenz verwendet, das bei der dynamischen Reaktion besser ist als bei asynchronen Motoren.
• Die Montageabmessungen sind dieselben wie bei den derzeit weit verbreiteten asynchronen Motoren, und die Konstruktion und Auswahl sind sehr praktisch.
• Durch die Erhöhung des Leistungsfaktors wird die Sichtleistung des Stromversorgungssystemtransformators stark reduziert, was die Leistung des Transformators verbessert.und kann auch die Kosten für das Systemkabel erheblich senken (neues Projekt);
• Wenn das neue Projekt gebaut wird, verwenden alle Antriebssysteme permanentmagnetische synchrone Motoren, die Projektinvestition ist im Grunde die gleiche wie die Verwendung asynchroner Motoren,und das Projekt nach Inbetriebnahme weiterhin Energieeinsparungsvorteile erzielen kann;

Im allgemeinen Industriezweig wird durch den Austausch von niedrigspannenden, 380/660/1140 V hocheffizienten asynchronen Motoren ein Energieeinsparung von 5% bis 30% erzielt.und die hocheffizienten Asynchronmotoren mit hoher Spannung ((6kV/10kV), spart das System 2% bis 10%.

Anwendung:

Dauermagnet-Synchromotoren können mit Frequenzwandlern kombiniert werden, um das beste offene Schaltkreislauf-Schritt-weniger-Geschwindigkeitsregelungssystem zu bilden.mit einer Breite von mehr als 20 mm,, chemische Faser, Textil, Maschinen, Elektronik, Glas, Kautschuk, Verpackung, Druckerei, Papierherstellung, Druckerei und Färbung, Metallurgie und andere Industriezweige.

Die Struktur des rotormagnetischen Schaltkreises des Permanentmagnet-Synchronmotors ist unterschiedlich, daher sind auch die Betriebsmerkmale und das Steuerungssystem des Motors unterschiedlich.Nach den verschiedenen Positionen der Permanentmagnete auf dem RotorBei den permanenten Magneten sind die synchronen Motoren hauptsächlich auf den Oberflächentyp und den Innenraumtyp zu unterteilen.die Dauermagnete sind in der Regel fliesenförmig und befinden sich auf der Außenfläche des RotorkernsDas wichtige Merkmal dieses Motors besteht darin, daß die Hauptinduktanz der geraden und der orthogonalen Achsen gleich ist; der innere Dauermagnet befindet sich im Inneren des Rotors.und es gibt ein Polstück aus ferromagnetischem Material zwischen der Außenfläche des Permanentmagneten und dem inneren Kreis des StatorkernsDie wichtigste Eigenschaft dieses Permanentmagnetmotors ist, dass die Hauptinduktivität der gerade und quadraturen Achsen nicht gleich ist.Die Leistung dieser beiden Motoren ist unterschiedlich..
