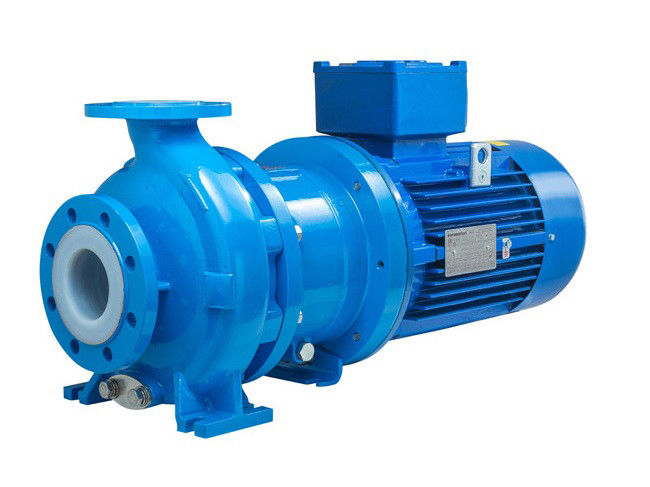

Dreiphasige Seltene Erden Permanentmagnet Synchronmotor für Zentrifugalpumpe

Warum wählen Sie Permanentmagnet-AC-Motoren?

Dauermagnet-Wechselstrommotoren (PMAC) bieten mehrere Vorteile gegenüber anderen Motorten, darunter:

Hohe Effizienz: PMAC-Motoren sind aufgrund des Fehlens von Kupferverlusten im Rotor und geringerer Wickelverluste sehr effizient.die zu erheblichen Energieeinsparungen führen.

Hohe Leistungsdichte: PMAC-Motoren haben im Vergleich zu anderen Motortypen eine höhere Leistungsdichte, was bedeutet, dass sie mehr Leistung pro Größe und Gewichtseinheit erzeugen können.Dies macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist.

Hohe Drehmomentdichte: PMAC-Motoren haben eine hohe Drehmomentdichte, was bedeutet, dass sie mehr Drehmoment pro Größe und Gewichtseinheit erzeugen können. Dies macht sie ideal für Anwendungen, bei denen ein hohes Drehmoment erforderlich ist.

Weniger Wartung: Da PMAC-Motoren keine Bürsten haben, benötigen sie weniger Wartung und haben eine längere Lebensdauer als andere Motortypen.

Verbesserte Steuerung: PMAC-Motoren haben im Vergleich zu anderen Motortypen eine bessere Geschwindigkeits- und Drehmomentkontrolle, was sie ideal für Anwendungen macht, bei denen eine präzise Steuerung erforderlich ist.

Umweltfreundlich: PMAC-Motoren sind umweltfreundlicher als andere Motortypen, da sie Seltenerdmetalle verwenden,die im Vergleich zu anderen Motortypen leichter zu recyceln und weniger Abfall zu produzieren sind.

Insgesamt machen die Vorteile von PMAC-Motoren sie zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen, darunter Elektrofahrzeuge, Industriemaschinen und Systeme für erneuerbare Energien.


Dauermagneten-Wechselstrommotoren (PMAC) haben eine breite Palette von Anwendungen, darunter:


Arbeitsprinzip

Das Funktionsprinzip des Permanentmagnet-Synchronmotors ist dem des Synchronmotors ähnlich.Wenn die Statorwicklung durch die 3-phasige Versorgung angetrieben wird, entsteht zwischen den Luftlücken ein rotierendes Magnetfeld.

Dies erzeugt das Drehmoment, wenn die Rotorfeldsäulen das rotierende Magnetfeld mit synchroner Geschwindigkeit halten und der Rotor kontinuierlich rotiert.Es ist notwendig, eine variable Frequenz-Stromversorgung bereitzustellen..


Zentrifugalpumpe mit Dauermagnetmotor:

1. Hohe Effizienz und Energieeinsparung:Einheit für die Bereitstellung von elektrischen Antrieben, die mit einer elektrischen Antriebe ausgestattet ist, die in einem Schaltbetrieb mit einem elektrischen Antrieb mit einer elektrischen Antriebe ausgestattet ist.der die Effizienz und Leistungsdichte des Motors gewährleistetIm Vergleich zu herkömmlichen asynchronen Motoren beträgt die Energieeinsparung 30% oder mehr.

2Überlegene Leistung:Der Dauermagnetmotor verwendet einen Dauermagnetrotor aus seltenem Erdmagnetstahl, die gesamte Schacht aus 304 Edelstahl, hohe Geschwindigkeit, stabile und genaue synchrone Geschwindigkeit,und eine bessere Leistung als herkömmliche asynchrone Drehzahl;

3Einfache Installation:Klein und exquisit, 1/3 kleiner als die herkömmliche Wasserpumpe, einfach zu installieren und Platz zu sparen;

4- Sicher und zuverlässig:Es verwendet ein permanentes Magnet-Frequenzumwandlungssystem, mehrere Schutzvorrichtungen und unterstützt die Verbindung.Es ist sicherer und intelligenter., und Permanentmagnetmotoren brennen nie aus.

Struktur des IPM-Motors (inneren Dauermagnet)

Ein herkömmlicher SPM-Motor (Surface Permanent Magnet) hat eine Struktur, in der ein Permanentmagnet an der Rotoroberfläche befestigt ist.Der IPM-Motor nutzt neben dem magnetischen Drehmoment auch die Zurückhaltung durch magnetischen Widerstand, indem er einen Permanentmagneten in den Rotor selbst einbettet..

SPM gegen IPM Motor Rotor Struktur

Eigenschaften des IPM-Motors (Internal Permanent Magnet)

Hochdrehmoment und hoher Wirkungsgrad
Ein hohes Drehmoment und eine hohe Leistung werden durch den Einsatz von Widerstandsdrehmoment zusätzlich zum magnetischen Drehmoment erreicht.

Energieeinsparung
Es verbraucht bis zu 30% weniger Strom als herkömmliche SPM-Motoren.

Hochgeschwindigkeitsdrehung
Er kann auf die Hochgeschwindigkeitsmotorrotation reagieren, indem er die beiden Drehmomenttypen mit Hilfe der Vektorsteuerung steuert.

Sicherheit
Da der Permanentmagnet eingebettet ist, wird die mechanische Sicherheit verbessert, da sich der Magnet im Gegensatz zu einem SPM aufgrund der Zentrifugalkraft nicht löst.

Merkmale der Vektorsteuerung

Bei einem herkömmlichen System (120°-Leitungssystem) wird der Strom in Form einer quadratischen Welle in den Motor eingedrungen.eine Vektorsteuerung drückt Spannung, die sich in eine Sinuswelle in Richtung Rotorposition (Winkel des Magneten) verwandelt, so dass es möglich wird, den Motorstrom zu steuern.

Funktionsweise eines permanenten Magnet-Synchronmotors:
Die Funktionsweise des Permanentmagnet-Synchronmotors ist im Vergleich zu herkömmlichen Motoren sehr einfach, schnell und effektiv.Das Funktionieren des PMSM hängt vom rotierenden Magnetfeld des Stators und dem konstanten Magnetfeld des Rotors abDie Permanentmagnete werden als Rotor verwendet, um einen konstanten Magnetfluss zu erzeugen und mit synchroner Geschwindigkeit zu arbeiten und zu sperren.

Die Phasorgruppen werden gebildet, indem die Wicklungen des Stators miteinander verbunden werden.und Doppel- und EinzelphasenUm die harmonischen Spannungen zu verringern, sollten die Wickeln kurz miteinander gewoben werden.

Wenn der 3-phasige Wechselstromversorgung der Stator gegeben wird, erzeugt er ein rotierendes Magnetfeld und das konstante Magnetfeld wird durch den permanenten Magnet des Rotors induziert.Dieser Rotor arbeitet synchron mit der synchronen GeschwindigkeitDie gesamte Funktionsweise des PMSM hängt von der Luftlücke zwischen Stator und Rotor ohne Last ab.

Wenn die Luftlücke groß ist, werden die Windverluste des Motors reduziert.Die Permanentmagnet-Synchronmotoren sind keine selbststartende MotorenEs ist also notwendig, die variable Frequenz des Stators elektronisch zu steuern.


Vorteile:

Zu den Vorteilen eines permanenten Magneten-Synchronmotors gehören:

Bietet höhere Effizienz bei hohen Geschwindigkeiten

Erhältlich in kleinen Stückzahlen in verschiedenen Verpackungen

Wartung und Montage sind viel einfacher als bei einem Induktionsmotor

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

Hohe Effizienz und Zuverlässigkeit

Gibt ein reibungsloses Drehmoment und eine dynamische Leistung

Nachteile:

Die Nachteile von Permanentmagnet-Synchronmotoren sind:

Diese Motorten sind im Vergleich zu Induktionsmotoren sehr teuer

Es ist irgendwie schwierig, sie zu starten, weil sie keine selbststartenden Motoren sind.

Welche Faktoren müssen bei der Auswahl eines Permanentmagnetmotors berücksichtigt werden?

1 Überlegen Sie, was Sie für eine Bewerbung verlangen

Der erste Schritt bei der Auswahl eines Neodymmagnetmotors besteht darin, die Anforderungen Ihrer Anwendung zu berücksichtigen. Welche Leistung benötigen Sie? Welche Geschwindigkeits- und Drehmomentanforderungen hat Ihre Anwendung?Die Beantwortung dieser Fragen wird Ihnen helfen, Ihre Möglichkeiten zu beschränken und wählen Sie einen Motor, der für Ihre spezifische Anwendung funktionieren wird.

2 Kosten

Natürlich ist bei jedem Kauf der Preis immer ein wichtiger Faktor, und das schließt auch die Wahl eines Motors ein.Vergleichen Sie die Preise verschiedener Lieferanten, bevor Sie sich entscheidenAber denken Sie auch daran, dass Sie manchmal bekommen, wofür Sie bezahlen, also wählen Sie nicht die günstigste Option, ohne zuerst nachzuforschen.

3 Größe/Gewicht

Die Größe und das Gewicht des Motors hängen von Ihren Leistungsbedürfnissen und der Anwendung ab, in der er verwendet wird.Dann müssen Sie das in Ihren Entscheidungsprozess einbeziehen..

4 Wartung

Neodymmagnetmotoren sind im Allgemeinen sehr wartungsarm,aber es ist immer noch wichtig zu berücksichtigen, wie einfach oder schwierig es sein wird, routinemäßige Wartungsaufgaben wie Ölwechsel und Bremsreparaturen durchzuführen.

5 Effizienzanforderungen

Die Effizienz ist eine weitere wichtige Überlegung bei der Wahl eines PM-Motors: Motoren mit höherem Wirkungsgrad verbrauchen weniger Energie, was Ihnen langfristig Geld sparen kann.Vergleichen von Effizienzbewertungen, vergleichen Sie Äpfel mit Äpfeln, indem Sie sich Motoren ansehen, die die gleiche Größe haben und ähnliche Leistung haben.

6 Langlebigkeit

Dabei handelt es sich um eine sehr schwierige Anwendung, und zwar für den langfristigen Gebrauch.Dann müssen Sie sicherstellen, dass Sie einen Motor wählen, der den Anforderungen Ihrer spezifischen Anwendung standhalten kann.

7 Montagemöglichkeiten

Wie soll der Motor montiert werden? Manche Motoren sind mit mehreren Montagemöglichkeiten ausgestattet, während andere auf nur eine oder zwei Möglichkeiten beschränkt sind.Sie müssen sicherstellen, dass der Motor, den Sie wählen, kann in der Art und Weise montiert werden, die für Ihre Anwendung erforderlich ist

8 Wählen Sie den richtigen Lieferanten

Schließlich sollten Sie sicherstellen, dass Sie den richtigen Lieferanten auswählen.Die Zusammenarbeit mit einem seriösen Anbieter, der Erfahrung in der Entwicklung und Herstellung von PM-Motoren hat, wird dazu beitragen, dass Sie ein qualitativ hochwertiges Produkt erhalten, das Ihren spezifischen Anforderungen entspricht.
