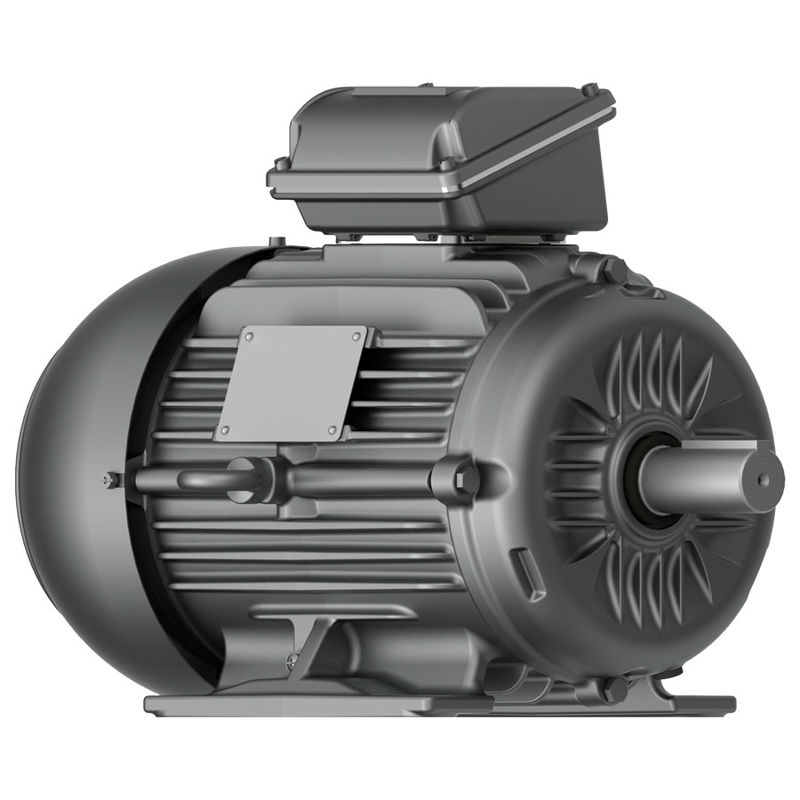

Hochleistungsfaktor Permanentmagnet Elektromotor für Lüfter

Welche Anwendungen verwenden PMSM-Motoren?

- Ich weiß.

Zu den Branchen, die PMSM-Motoren verwenden, gehören Metallurgie, Keramik, Gummi, Erdöl, Textilien und viele andere.PMSM-Motoren können so konstruiert werden, dass sie mit synchroner Geschwindigkeit von einer Versorgung mit konstanter Spannung und Frequenz sowie Variable Speed Drive (VSD) -Anwendungen ausgehenAufgrund ihrer hohen Effizienz, Leistungsdichte und Drehmomentdichte sind sie in der Regel eine überlegene Wahl für Anwendungen mit hohem Drehmoment wie Mischer, Schleifmaschinen, Pumpen, Ventilatoren, Bläser, Fördergeräte,und industrielle Anwendungen, in denen traditionell Induktionsmotoren vorkommen.

Dauermagnet-Synchromotoren mit inneren Magneten: Höchste Energieeffizienz

Der Permanentmagnet-Synchronmotor mit internen Magneten (IPMSM) ist der ideale Motor für Traktionsanwendungen, bei denen das maximale Drehmoment bei maximaler Drehzahl nicht erreicht wird.Diese Art von Motor wird in Anwendungen verwendet, die eine hohe Dynamik und Überlastkapazität erfordernDie hohen Anschaffungskosten werden in der Regel durch Energieeinsparungen im Laufe der Betriebszeit kompensiert.vorausgesetzt, Sie bedienen es mit der richtigen variable Frequenz-Antrieb.

Unsere motormontierten Variablenfrequenzantriebe verwenden eine integrierte Steuerungsstrategie, die auf MTPA (Maximum Torque per Ampere) basiert.Dies ermöglicht es Ihnen, Ihre ständigen Magneten synchronen Motoren mit maximaler Energieeffizienz zu betreibenDie Überlastung von 200%, das ausgezeichnete Startdrehmoment und der erweiterte Drehzahlbereich ermöglichen es auch, die Motorstärke voll auszuschöpfen.Für eine schnelle Kostenerstattung und die effizientesten Kontrollverfahren.

Maschinen und Apparate, für die Herstellung von Maschinen oder Apparaten, mit einer Leistung von > 50 W und mit einer Leistung von <= 50 W

Permanentmagnet-Synchronmotoren mit externen Magneten (SPMSM) sind ideale Motoren, wenn hohe Überlastungen und schnelle Beschleunigungen erforderlich sind, beispielsweise in klassischen Servoanwendungen.Das längliche Design führt auch zu einer geringen Masseninnertie und kann optimal installiert werdenEin Nachteil des Systems, das aus SPMSM und variablen Frequenzantrieben besteht, sind jedoch die damit verbundenen Kosten, da häufig teure Steckertechnologie und qualitativ hochwertige Encoder verwendet werden.

Die Vorteile von Permanentmagnetmotoren für seltene Erden

Hoher Wirkungsgrad: Die Wirkungsgradskurve des asynchronen Motors fällt im Allgemeinen schneller unter 60% der Nennlast, und der Wirkungsgrad ist bei leichter Last sehr gering.Die Effizienzkurve des Rarerd Permanentmagnetmotors ist hoch und flach, und befindet sich im Bereich des hohen Wirkungsgrads bei 20% bis 120% der Nennlast.

Hoher Leistungsfaktor: Der gemessene Wert des Leistungsfaktors des Selteneerd-Permanentmagnet-Synchronmotors liegt nahe dem Grenzwert von 1.0Die Leistungsfaktorkurve ist so hoch und flach wie die Effizienzkurve.Niederspannungsreaktionsleistungskompensation ist nicht erforderlich und die Kapazität des Stromverteilersystems ist voll ausgeschöpft.

Statorstrom ist gering: Der Rotor hat keinen Anregungsstrom, die Reaktionsleistung ist reduziert und der Statorstrom ist signifikant reduziert.,der Statorstrom kann um 30% bis 50% reduziert werden. Da der Statorstrom stark reduziert wird, verringert sich gleichzeitig der Anstieg der Motortemperatur,und das Lagerfett und die Lagerlebensdauer verlängert werden.

hohes Drehmoment außerhalb des Schrittes und Zugdrehmoment: Die Synchrommotoren mit Permanentmagneten aus seltenen Erden haben ein höheres Drehmoment außerhalb des Schrittes und Zugdrehmoment,die den Motor eine höhere Lastkapazität und kann problemlos in Synchronisation gezogen werden.

Nachteile von Permanentmagnetmotoren für seltene Erden

Hohe Kosten: Im Vergleich zum asynchronen Motor derselben Spezifikation ist die Luftlücke zwischen Stator und Rotor kleiner und die Verarbeitungsgenauigkeit jeder Komponente ist hoch.Die Rotorstruktur ist komplizierter und der Preis für seltene Erdmagnetstahlmaterial ist hoch.Die Produktionskosten für Motoren sind daher hoch, was bei asynchronen Motoren etwa doppelt so hoch ist.

Großer Aufprall bei Vollstromstart: Bei Volldruckstart kann die synchrone Drehzahl in sehr kurzer Zeit gezogen werden.Der Startstrom ist mehr als das Zehnfache des NennstromsDie Auswirkungen auf das Stromversorgungssystem sind groß und erfordern eine große Leistung des Stromversorgungssystems.

Seltenerdmagnetstahl ist leicht zu entmagnetisieren: Wenn das Permanentmagnetmaterial Vibrationen, hohen Temperaturen und Überlaststrom ausgesetzt ist, kann seine magnetische Durchlässigkeit abnehmen,oder das Phänomen der Demagnetisierung auftritt, was die Leistung des Permanentmagnetmotors verringert.

Oberflächenmontiertes PMSM

Bei dieser Konstruktion ist der Magnet auf der Oberfläche des Rotors montiert.Es bietet eine gleichmäßige Luftlücke, weil die Durchlässigkeit des Permanentmagneten und die Luftlücke ist die gleiche. Kein Widerwillen, hohe dynamische Leistung und geeignet für Hochgeschwindigkeitsgeräte wie Robotik und Werkzeugantriebe.

Vergrabene PMSM oder Innen-PMSM

Bei dieser Konstruktion ist der Permanentmagnet in den Rotor eingebettet, wie in der Abbildung unten dargestellt.Das Widerstandsdrehmoment ist auf die Steigung des Motors zurückzuführen..
