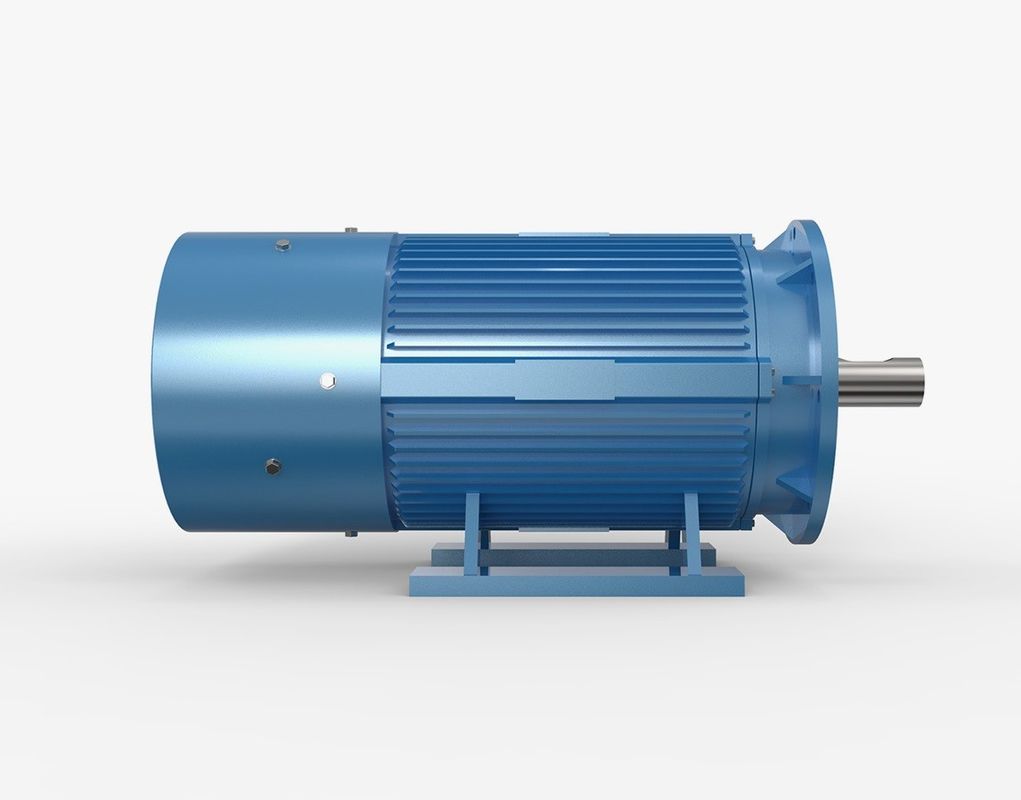

IE4 IE5 Dreiphasige Direktantriebsteuermagnet-Wechselstrommotor

Vorteile von PMSM-Motoren:
- Ich weiß.
Hohe Effizienz
Dies ist insbesondere bei niedrigeren Drehzahlen der Fall. Der Permanentmagnetmotor benötigt keine Stromversorgung seines Rotors, um das Rotorfeld zu erzeugen,so dass die Rotorverluste fast vollständig beseitigt werdenIm Vergleich zu Induktions- oder Widerstandsmotoren benötigt es auch geringere Ströme auf dem Stator und hat einen größeren Leistungsfaktor, was zu geringeren Strömungswerte auf der Steuerung führt.und die Effizienz des gesamten Antriebssystems erhöhen.

Durch das Fahren mit niedrigeren Geschwindigkeiten und einem höheren Wirkungsgrad als ein Induktionsmotor könnte die Notwendigkeit einer Geschwindigkeitsverminderung ausgeschlossen werden, wodurch die Komplexität der mechanischen Anordnung entfällt.

Konstantes Drehmoment
Diese Art von Motor kann ein konstantes Drehmoment erzeugen und bei niedrigen Drehzahlen das volle Drehmoment aufrechterhalten.

Größe
Die kleinere Größe, das geringere Gewicht und die geringere Spirale sorgen für eine höhere Leistungsdichte.

Kostenwirksam
Durch das Fehlen von Bürsten werden die Wartungskosten reduziert.

Mindestwärme
Bei PMSM entsteht die Wärme an den Statorspulen, es werden keine Bürsten verwendet und nur minimale Wärme am Rotor erzeugt, was die Kühlung des Motors erleichtert.Da sie kühler laufen als Induktionsmotoren, erhöhen sich die Zuverlässigkeit und Lebensdauer des Motors.

Geschwindigkeitsbereich
Diese Art von Motor kann mit Hilfe der Feldschwäche einen weiten Drehzahlbereich haben und die Steuerungsstrategie für das maximale Drehmoment/Strom (MTPA) während des Betriebs mit konstantem Drehmoment anwenden.

Dauermagneten-Wechselstrommotoren (PMAC) haben eine breite Palette von Anwendungen, darunter:

Industrieanlagen: PMAC-Motoren werden in einer Vielzahl von Anwendungen für Industrieanlagen wie Pumpen, Kompressoren, Ventilatoren und Werkzeugmaschinen eingesetzt.und präzise Steuerung, so dass sie für diese Anwendungen ideal sind.

Robotik: PMAC-Motoren werden in der Robotik und in der Automatisierung eingesetzt, wo sie eine hohe Drehmomentdichte, präzise Steuerung und hohe Effizienz bieten.mit einer Leistung von mehr als 50 W und.

HVAC-Systeme: PMAC-Motoren werden in Heiz-, Lüftungs- und Klimaanlagen (HVAC) eingesetzt, wo sie hohe Effizienz, präzise Steuerung und geringe Geräuschpegel bieten.Sie werden häufig in Ventilatoren und Pumpen in diesen Systemen verwendet.

Dauermagnet-Synchromotoren mit inneren Magneten: Höchste Energieeffizienz

Der Permanentmagnet-Synchronmotor mit internen Magneten (IPMSM) ist der ideale Motor für Traktionsanwendungen, bei denen das maximale Drehmoment bei maximaler Drehzahl nicht erreicht wird.Diese Art von Motor wird in Anwendungen verwendet, die eine hohe Dynamik und Überlastkapazität erfordernDie hohen Anschaffungskosten werden in der Regel durch Energieeinsparungen im Laufe der Betriebszeit kompensiert.vorausgesetzt, Sie bedienen es mit der richtigen variable Frequenz-Antrieb.

Unsere motormontierten Variablenfrequenzantriebe verwenden eine integrierte Steuerungsstrategie, die auf MTPA (Maximum Torque per Ampere) basiert.Dies ermöglicht es Ihnen, Ihre ständigen Magneten synchronen Motoren mit maximaler Energieeffizienz zu betreibenDie Überlastung von 200%, das ausgezeichnete Startdrehmoment und der erweiterte Drehzahlbereich ermöglichen es auch, die Motorstärke voll auszuschöpfen.Für eine schnelle Kostenerstattung und die effizientesten Kontrollverfahren.

IPM (Interior Permanent Magnet) Motor Eigenschaften:

Hochdrehmoment und hoher Wirkungsgrad
Ein hohes Drehmoment und eine hohe Leistung werden durch den Einsatz von Widerstandsdrehmoment zusätzlich zum magnetischen Drehmoment erreicht.

Energieeinsparung
Es verbraucht bis zu 30% weniger Strom als herkömmliche SPM-Motoren.

Sicherheit
Da der Permanentmagnet eingebettet ist, wird die mechanische Sicherheit verbessert, da sich der Magnet im Gegensatz zu einem SPM aufgrund der Zentrifugalkraft nicht löst.

Maschinen und Apparate, für die Herstellung von Maschinen oder Apparaten, mit einer Leistung von > 50 W und mit einer Leistung von <= 50 W

Permanentmagnet-Synchronmotoren mit externen Magneten (SPMSM) sind ideale Motoren, wenn hohe Überlastungen und schnelle Beschleunigungen erforderlich sind, beispielsweise in klassischen Servoanwendungen.Das längliche Design führt auch zu einer geringen Masseninnertie und kann optimal installiert werdenEin Nachteil des Systems, das aus SPMSM und variablen Frequenzantrieben besteht, sind jedoch die damit verbundenen Kosten, da häufig teure Steckertechnologie und qualitativ hochwertige Encoder verwendet werden.

Erneuerbare Energiesysteme: PMAC-Motoren werden in erneuerbaren Energiesystemen wie Windkraftanlagen und Solartrackern eingesetzt, wo sie hohe Effizienz, hohe Leistungsdichte und präzise Steuerung bieten.Sie werden häufig in Generatoren und Tracking-Systemen in diesen Systemen verwendet.

Medizinische Geräte: PMAC-Motoren werden in medizinischen Geräten wie MRI-Maschinen eingesetzt, wo sie eine hohe Drehmomentdichte, eine präzise Steuerung und geringe Geräuschpegel bieten.Sie werden häufig in den Motoren verwendet, die die beweglichen Teile in diesen Maschinen antreiben.

Ein paar kleine Probleme, die beim Motor leicht übersehen werden:

1Warum ist der Motor nicht für den Betrieb mit leichter Last geeignet?

Wenn der Motor mit geringer Last läuft, verursacht er:

(1) Der Leistungsfaktor des Motors ist gering;

(2) Die Motoreffizienz ist gering.

(3) Es wird zu Verschwendung der Ausrüstung und zu einem unwirtschaftlichen Betrieb führen.

2Warum kann der Motor nicht in einer kalten Umgebung starten?

Übermäßiger Einsatz des Motors bei niedrigen Temperaturen verursacht:

(1) Motorisolierungsspalten;

(2) Lagerfettfrißt;

(3) Das Lötpulver der Drahtverbindung ist Pulver.

Daher sollte der Motor erwärmt und in einer kalten Umgebung gelagert werden, und die Wicklungen und Lager sollten vor dem Betrieb überprüft werden.

3Warum kann ein 60Hz-Motor keine 50Hz-Stromversorgung verwenden?

Bei der Konstruktion des Motors arbeitet die Siliziumstahlplatte im Allgemeinen im Sättigungsbereich der Magnetisierungskurve.Die Verringerung der Frequenz erhöht den magnetischen Fluss und den Anregungsstrom., was zu einer Erhöhung des Motorstroms und des Kupferverbrauchs führt, was schließlich zu einer Erhöhung des Temperaturanstiegs des Motors führt.Der Motor kann durch Überhitzung der Spule verbrannt werden..

4.Weichstart des Motors

Der weiche Start hat eine begrenzte Energieeinsparungseffekt, kann aber die Auswirkungen des Starts auf das Stromnetz reduzieren und auch einen reibungslosen Start zum Schutz des Motorgeräts erreichen.Nach der Theorie der EnergieerhaltungDurch den Zusatz eines relativ komplexen Steuerkreislaufs spart ein Weichstart nicht nur keine Energie, sondern erhöht auch den Energieverbrauch.Aber es kann den Startstrom des Stromkreises reduzieren und eine Schutzrolle spielen.

Wie wähle ich einen dreiphasigen Permanentmagnet-Synchronmotor?

Die Auswahl eines dreiphasigen Permanentmagnet-Synchronmotors erfordert die Berücksichtigung mehrerer Faktoren, darunter die Leistung des Motors, die Geschwindigkeit, die Materialien, der Herstellungsprozess usw.

Motorleistung

Die Motorleistung ist ein wichtiger Motorparameter, der die maximale Ausgangsleistung des Motors und die entsprechende Szene bestimmt.Sie müssen den Leistungsbereich des Motors gemäß der tatsächlichen Nachfrage bestimmen und den geeigneten Motortyp und die entsprechenden Parameter auswählen.

Motorgeschwindigkeit

Bei der Auswahl ist auch die Drehzahl des Motors zu berücksichtigen, da unterschiedliche Anwendungsbedingungen unterschiedliche Drehzahl erfordern.und es ist notwendig, den Drehzahlbereich des Motors nach den tatsächlichen Bedürfnissen zu bestimmen und den geeigneten Motortyp und die entsprechenden Parameter auszuwählen.

Motormaterial

Motormaterial ist einer der wichtigen Faktoren bei der Konstruktion und Auswahl des Motors. Diese Eigenschaft beeinflusst direkt die Leistung und Lebensdauer des Motors.Magneten, Isolationsmaterialien usw. bei der Auswahl von Dreiphasenauftriebsmotoren mit DauermagnetenEs ist notwendig, geeignete Motorenmaterialien auszuwählen und geeignete Verarbeitungstechnologien und Qualitätskontrollmaßnahmen zu ergreifen..

Herstellungsprozess

Bei der Auswahl von dreiphasigen Permanentmagneten-Synchronmotoren ist es notwendig, dass die Anlage in der Lage ist, die vorhandenen Anlagen zu verarbeiten.Es ist notwendig, geeignete Herstellungsprozesse und Qualitätskontrollmaßnahmen einzuführen, um sicherzustellen, dass die Leistung und Qualität des Motors den Anforderungen entspricht..

Aussichten für die Zukunft

Aus technischer Sicht werden künftig die Konstruktions- und Fertigungstechnologie von dreiphasigen Permanentmagnet-Synchronmotoren weiter verbessert und aufgerüstet.Neue Materialien können die Leistung und Lebensdauer des Motors verbessernDie Verbesserung der Motorsteuerungstechnologie kann eine präzisere Steuerung und eine höhere Effizienz ermöglichen.Fortschritte in der Motor-Sensortechnologie können die Mess- und Steuergenauigkeit des Motors verbessern, so daß die Leistung des Motors weiter verbessert werden kann.

Im Anwendungsbereich werden sich die Anwendungsbereiche von dreiphasigen Permanentmagnet-Synchronmotoren weiter erweitern und vertiefen.Der Einsatz von dreiphasigen Permanentmagnet-Synchronmotoren im Bereich der industriellen Automatisierung wird sich weiter ausweitenIn Zukunft werden Drei-Phasen-Festmagnet-Synchronmotoren effizienter, präziser und zuverlässiger sein.Bereitstellung besserer Lösungen für verschiedene Branchen.
