Produkt-Details
Herkunftsort: China
Markenname: ENNENG
Zertifizierung: CE,UL
Modellnummer: PMM
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 500-5000/set
Verpackung Informationen: seetaugliche Verpackung
Lieferzeit: 15-120 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 20000 Sätze/Jahr
Name: |
Magnetischer Elektromotor |
Gegenwärtig: |
Wechselstrom |
Material: |
Seltene Erde NdFeB |
Leistungsbereich: |
5.5-3000kw |
Polen: |
2,4,6,8,10 |
Spannung: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Explosionssicher: |
Ja |
Farbe: |
Blau |
Art: |
IPMSM |
Wohnung: |
Roheisen |
Name: |
Magnetischer Elektromotor |
Gegenwärtig: |
Wechselstrom |
Material: |
Seltene Erde NdFeB |
Leistungsbereich: |
5.5-3000kw |
Polen: |
2,4,6,8,10 |
Spannung: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Explosionssicher: |
Ja |
Farbe: |
Blau |
Art: |
IPMSM |
Wohnung: |
Roheisen |

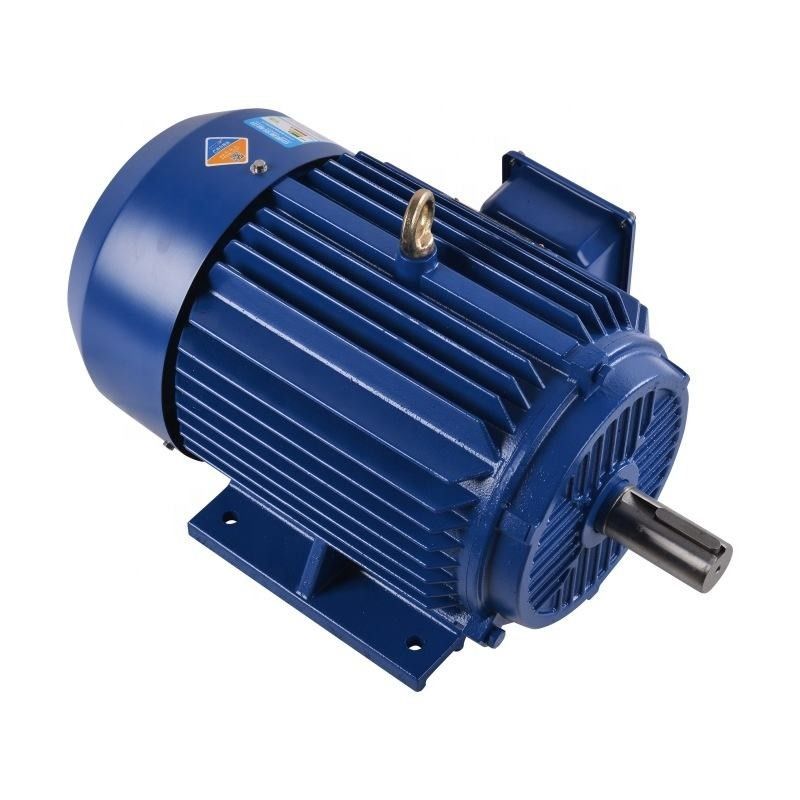

Energiesparende kleine Hoch-Leistungsfähigkeits-Innendauermagnetmotor
Was ist der Dauermagnetsynchronmotor?
Der Dauermagnetsynchronmotor (PMSM) ist eine Art Elektromotor, der unter Verwendung der dauerhaften Magneten funktioniert, die in seinem Rotor eingebettet werden. Er auch gekennzeichnet manchmal als ein schwanzloser Wechselstrommotor oder ein synchroner Dauermagnetmotor.
In einem PMSM enthält der Ständer (das stationäre Teil des Motors) eine Reihe Spulen, die in einer Reihenfolge angezogen werden, um ein drehendes Magnetfeld zu schaffen. Der Rotor (das drehende Teil des Motors) enthält eine Reihe dauerhafte Magneten, die vereinbart werden, um ein Magnetfeld zu produzieren, das auf das Magnetfeld einwirkt, das durch den Ständer produziert wird.
Während die zwei Magnetfelder aufeinander einwirken, dreht sich der Rotor und produziert mechanische Energie, die verwendet werden kann, um Maschinerie oder andere Geräte anzutreiben. Weil die dauerhaften Magneten im Rotor ein starkes, konstantes Magnetfeld liefern, sind PMSMs in hohem Grade leistungsfähig und erfordern weniger Energie als andere Arten Elektromotoren zu funktionieren.
PMSMs werden in einer großen Vielfalt von Anwendungen, einschließlich Elektro-Mobile, Industriemaschinen und Haushaltsgeräte verwendet. Sie bekannt für ihre hohe Leistungsfähigkeit, niedrigen Wartungsbedarf und genaue Steuerung, die sie eine populäre Wahl für viele verschiedenen Arten Systeme trifft.
Arbeiten des Dauermagnetsynchronmotors
Die Funktion des Dauermagnetsynchronmotors ist sehr einfach, schnell, und effektiv, wenn sie mit herkömmlichen Motoren verglichen wird. Die Funktion von PMSM hängt vom drehenden Magnetfeld des Ständers und vom konstanten Magnetfeld des Rotors ab. Die dauerhaften Magneten werden als der Rotor benutzt, um konstanten magnetischen Fluss zu schaffen und mit Synchrondrehzahl zu funktionieren und zuzuschließen. Diese Arten von Motoren sind schwanzlosen DC-Motoren ähnlich.
Die phasor Gruppen werden gebildet, indem man sich miteinander den Wicklungen des Ständers anschließt. Diese phasor Gruppen werden zusammen verbunden, um verschiedene Verbindungen wie ein Stern, ein Delta und doppelten und einphasigen zu bilden. Um harmonische Spannungen zu verringern, sollten die Wicklungen mit einander gedreht kurz sein.
Wenn die 3-phasige Wechselstrom-Versorgung zum Ständer gegeben wird, schafft sie ein drehendes Magnetfeld und das konstante Magnetfeld liegt am Dauermagnet des Rotors verursachtes. Dieser Rotor funktioniert im Synchronismus mit der Synchrondrehzahl. Die ganze Funktion des PMSM hängt vom Luftspalt zwischen dem Ständer und dem Rotor ohne Last ab.
Wenn der Luftspalt groß ist, dann werden die Luftwiderstandsverlustverluste des Motors verringert. Die Feldpfosten, die durch das Dauermagnet hergestellt werden, sind auffallend. Die Dauermagnetsynchronmotoren selbst-beginnen nicht Motoren. So ist es notwendig, die variable Frequenz des Ständers elektronisch zu steuern.
Analyse des Prinzips der technischen Vorteile des Dauermagnetmotors
Das Prinzip eines Dauermagnetsynchronmotors ist, wie folgt: In der Ständerwicklung des Motors in den Dreiphasenstrom, nach Durchlauf-im Strom, bildet es ein drehendes Magnetfeld für die Ständerwicklung des Motors. Weil der Rotor mit dem Dauermagnet installiert ist, wird der Dauermagnetmagnetpol, entsprechend dem Prinzip von Magnetpolen der gleichen Phase geregelt, die unterschiedliche Abstossung, das drehende Magnetfeld anzieht, das im Ständer erzeugt wird, fährt den Rotor, um sich zu drehen, die Umdrehungsgeschwindigkeit des Rotors ist gleich der Geschwindigkeit des drehenden Pfostens produzierte im Ständer.
Wellenform Zurück-emf:
Zurück ist emf, kurz für zurück elektromotorische Kraft aber ist alias die anti-elektromotorische Kraft. Die elektromotorische Kraft der Rückseite ist die Spannung, die in den Elektromotoren auftritt, wenn es eine relative Bewegung zwischen den Ständerwicklungen und dem Magnetfeld des Rotors gibt. Die geometrischen Eigenschaften des Rotors bestimmen die Form der Wellenform zurück-emf. Diese Wellenformen können durchschnittliches etwas sein sinusförmig, trapezoid, dreieckig, oder.
erzeugen Induktion und P.M.-Maschinen Wellenformen zurück-emf. In einer Induktionsmaschine verfällt die Wellenform zurück-emf, wie das Restrotorfeld langsam wegen des Fehlens von einem Ständerfeld verfällt. Jedoch mit einer P.M.-Maschine, erzeugt der Rotor sein eigenes Magnetfeld. Deshalb kann eine Spannung in den Ständerwicklungen verursacht werden, wann immer der Rotor in der Bewegung ist. Spannung Zurück-emf steigt linear mit Geschwindigkeit und ist ein entscheidender Faktor, wenn sie maximale Arbeitsgeschwindigkeit bestimmt.
Dauermagnet-Motoren Wechselstroms (PMAC) haben eine breite Palette von Anwendungen einschließlich:
Industriemaschinen: PMAC-Motoren werden in einer Vielzahl von Industriemaschinenanwendungen, wie Pumpen, Kompressoren, Fans und Werkzeugmaschinen benutzt. Sie bieten hohe Leistungsfähigkeit, Dichte der hohen Leistung und die genaue Steuerung an und machen sie ideal für diese Anwendungen.
Robotik: PMAC-Motoren werden in den Robotik- und Automatisierungsanwendungen benutzt, in denen sie drehmomentstarke Dichte, genaue Steuerung und hohe Leistungsfähigkeit anbieten. Sie sind in den Roboterwaffen, in den Greifern und in anderen Bewegungskontrollsystemen häufig benutzt.
Hvac-Systeme: PMAC-Motoren werden in der Heizung, in der Belüftung und in den Systemen der Klimaanlage (HVAC) benutzt, in denen sie hohe Leistungsfähigkeit, genaue Steuerung und lärmarme Niveaus anbieten. Sie sind in den Fans und in den Pumpen in diesen Systemen häufig benutzt.
Systeme der erneuerbaren Energie: PMAC-Motoren werden in den Systemen der erneuerbaren Energie, wie Windkraftanlagen und Solarverfolgern benutzt, in denen sie hohe Leistungsfähigkeit, Dichte der hohen Leistung und genaue Steuerung anbieten. Sie sind in den Generatoren und in den Tracking-Systemen in diesen Systemen häufig benutzt.
Medizinische Ausrüstung: PMAC-Motoren werden in der medizinischen Ausrüstung, wie MRI-Maschinen benutzt, in denen sie drehmomentstarke Dichte, genaue Steuerung und lärmarme Niveaus anbieten. Sie sind in den Motoren häufig benutzt, die die beweglichen Teile in diesen Maschinen fahren.
Abhängig von, wie Magneten dem Rotor und dem Entwurf des Rotors beigefügt werden, können Dauermagnetsynchronmotoren in zwei Arten klassifiziert werden:
Oberflächendauermagnetsynchronmotor (SPMSM)
Innendauermagnetsynchronmotor (IPMSM).
SPMSM bringt alle Magneten der Magnetstücke an der Oberfläche und IPMSM-Plätze innerhalb des Rotors an.
Vorteile
Klein und leicht
Im speziellen elektromagnetischen und strukturellen Entwurf wird das Volumen-zugewichtsverhältnis um 20% verringert, wird die Länge der ganzen Maschine um 10% verringert, und das Vollweg von Ständerschlitzen wird bis 90% erhöht.
In hohem Grade integriert
Der Motor und der Inverter werden in hohem Grade integriert, vermeiden die externe Stromkreisverbindung zwischen dem Motor und dem Inverter, und verbessern die Zuverlässigkeit der Systemprodukte.
Energiesparend
Leistungsstarkes Seltenerd- Dauermagnetmaterial, spezieller Ständerschlitz und Rotorstruktur stellen diesen Motor leistungsfähig bis zum Standard IE4 her.
Fertigen Sie kundenspezifisch an
Kundengebundener Entwurf und die Fertigung, eingeweiht speziellen Maschinen, verringern überflüssige Funktionen und Entwurfsränder und Kosten herabzusetzen.
Niedrige Erschütterung und Geräusche
Der Motor Antrieb direkt, sind die Ausrüstungsgeräusche und -erschütterung klein, und die Auswirkung auf die Bauarbeitumwelt wird verringert.
Wartungsfrei
Keine Hochgeschwindigkeitsgangteile, kein Bedarf, Gangschmiermittel regelmäßig zu ändern und wirklich wartungsfreie Ausrüstung.
Schmelzen Sie die Schwächung/Verstärkung von P.M.-Motoren
Fluss in einem Dauermagnetmotor wird durch die Magneten erzeugt. Das Flussfeld folgt einem bestimmten Weg, der aufgeladen werden oder entgegengesetzt werden kann. Die Förderung oder die Verstärkung des Flussfeldes lassen den Motor Drehmomentproduktion vorübergehend erhöhen. Das Entgegensetzen des Flussfeldes verneint das vorhandene Magnetfeld des Motors. Das verringerte Magnetfeld begrenzt Drehmomentproduktion, aber verringert die Spannung zurück-emf. Die verringerte Spannung zurück-emf gibt oben die Spannung frei, um den Motor zu drücken, um mit mit hohem Ausschuss Geschwindigkeiten zu funktionieren. Beide Arten Operation erfordern zusätzlichen Motorstrom. Die Richtung des Motorstroms über der Dachse, vorausgesetzt durch den Bewegungsprüfer, bestimmt den gewünschten Effekt.
Welche Anwendungen benutzen PMSM-Motoren?
Industrien, die PMSM-Motoren benutzen, umfassen metallurgisches, keramisches, Gummi, Erdöl, Gewebe und viele andere. PMSM-Motoren können entworfen sein, um mit Synchrondrehzahl von einer Versorgung konstanten Spannung und Frequenz sowie variable Geschwindigkeits-zu funktionieren Anwendungen Antriebs (VSD). Weitverbreitet in den Elektro-Mobilen (EVs) wegen der Dichten der hohen Leistungsfähigkeit und der Energie und des Drehmoments, sind sie im Allgemeinen eine überlegene Wahl in den drehmomentstarken Anwendungen wie Mischern, Schleifer, Pumpen, Ventilatoren, Gebläse, Förderer und industrielle Anwendungen, in denen traditionsgemäß Induktionsmotoren gefunden werden.
Dauermagnetsynchronmotoren mit internen Magneten: Maximale Energieeffizienz
Der Dauermagnetsynchronmotor mit internen Magneten (IPMSM) ist der ideale Motor für Zugkraftanwendungen, in denen das maximale Drehmoment nicht mit Höchstgeschwindigkeit auftritt. Diese Art des Motors wird in den Anwendungen benutzt, die hohe Dynamik und Überlastbarkeit erfordern. Und es ist auch die perfekte Wahl, wenn Sie Fans oder Pumpen in der Strecke IE4 und IE5 betreiben möchten. Die hohen Kaufpreise werden normalerweise durch Energiesparen in der Laufzeit wiedereingebracht, vorausgesetzt, dass Sie es mit dem rechten variablen Frequenz-Antrieb laufen lassen.
Unsere Motor-angebrachten variablen Frequenz-Antriebe verwenden eine integrierte Steuerstrategie, die auf MTPA basiert (maximales Drehmoment pro Ampere). Dieses erlaubt Ihnen, Ihre Dauermagnetsynchronmotoren mit maximaler Energieeffizienz zu betreiben. Die Überlastung von 200%, der ausgezeichnete Anlaufmoment und die ausgedehnte Geschwindigkeitsregelungsstrecke erlauben Ihnen auch, die Bewegungsbewertung völlig auszunutzen. Für schnelle Kostenrückerstattung und die leistungsfähigsten Steuerprozesse.
Dauermagnetsynchronmotoren mit externen Magneten für klassische Servoanwendungen
Dauermagnetsynchronmotoren mit externen Magneten (SPMSM) sind ideale Motoren, wenn Sie hohe Überlastungen und schnelle Beschleunigung benötigen, zum Beispiel in den klassischen Servoanwendungen. Der längliche Entwurf auch ergibt Privatmesseträgheit und kann optimal installiert sein. Jedoch ist ein Nachteil des Systems bestehendes SPMSM und des variablen Frequenz-Antriebs die Kosten, die mit ihm, als teure Steckertechnologie verbunden sind und hochwertige Kodierer sind häufig benutzt.
Warum Sie einen IPM wählen sollten, Motor anstelle eines SPM?
1. Drehmomentstark wird erzielt, indem man Abneigungsdrehmoment zusätzlich zum magnetischen Drehmoment verwendet.
2. Ipm-Motoren verbrauchen bis 30% weniger Energie, die mit herkömmlichen Elektromotoren verglichen wird.
3. Mechanische Sicherheit wird so, anders als in einem SPM, der Magnet abtrennt nicht wegen der Zentrifugalkraft verbessert.
4. Es kann auf Hochgeschwindigkeitsbewegungsrotation reagieren, indem es die zwei Arten des Drehmoments unter Verwendung der Vektorsteuerung steuert.
