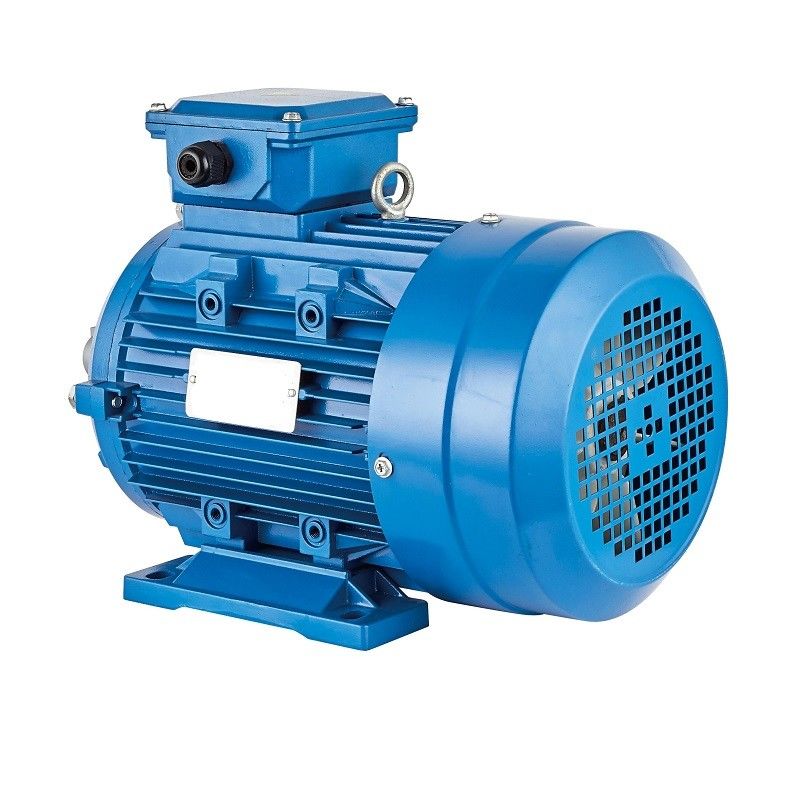

Dauermagnetsynchronmotor 3000rpm

Vorteile

Die Vorteile des Dauermagnetsynchronmotors umfassen:

stellt höhere Leistungsfähigkeit an den hohen Geschwindigkeiten zur Verfügung

verfügbar in den kleinen Größen an den verschiedenen Paketen

Wartung und Installation ist sehr einfach als ein Induktionsmotor

fähig zum Beibehalten des vollen Drehmoments mit niedrigen Geschwindigkeiten

hohe Leistungsfähigkeit und Zuverlässigkeit

gibt glattes Drehmoment und dynamische Leistung

Nachteile

Die Nachteile von Dauermagnetsynchronmotoren sind:

Dieses sind Art von Motoren sehr teuer, wenn sie mit Induktionsmotoren verglichen wird

Irgendwie schwierig zum Start, weil sie nicht Motoren selbst-beginnen.

EMF und Drehmoment-Gleichung:

In einer Synchronmaschine verursachte der durchschnittliche EMF pro Phase wird genannt Dynamik verursacht EMF in einem Synchronmotor, der Fluss, der durch jeden Leiter pro Revolution geschnitten wurde, ist Pϕ Weber

Dann ist die Zeit, die genommen wird, um eine Umdrehung abzuschließen, sek 60/N

Der durchschnittliche EMF verursachte pro Leiter kann berechnet werden, indem es verwendete

(PϕN/60) x Zph = (PϕN/60) x 2Tph

Wo Tph = Zph/2

Deshalb ist der durchschnittliche EMF pro Phase,

= 4 x-ϕ x Tph x PN/120 = 4ϕfTph

Wo Tph = nein. Von den Drehungen geschaltet in der Reihe pro Phase

ϕ = Fluss/Pfosten in Weber

P= nein. Von den Pfosten

F=-Frequenz in Hz

Zph= nein. Von den Leitern geschaltet in der Reihe pro Phase. = Zph/3

Die EMF-Gleichung hängt von den Spulen und von den Leitern auf dem Ständer ab. Für diesen Motor werden der Verteilungsfaktor Kd und der Neigungsfaktor KP auch betrachtet.

Folglich E = 4 x-ϕ x f x Tph xKd x KP

Die Drehmomentgleichung eines Dauermagnetsynchronmotors wird wie gegeben,

T = (3 sinβ x Eph x Iph x)/ωm

Dauermagnetsynchronmotoren mit internen Magneten: Maximale Energieeffizienz

Der Dauermagnetsynchronmotor mit internen Magneten (IPMSM) ist der ideale Motor für Zugkraftanwendungen, in denen das maximale Drehmoment nicht mit Höchstgeschwindigkeit auftritt. Diese Art des Motors wird in den Anwendungen benutzt, die hohe Dynamik und Überlastbarkeit erfordern. Und es ist auch die perfekte Wahl, wenn Sie Fans oder Pumpen in der Strecke IE4 und IE5 betreiben möchten. Die hohen Kaufpreise werden normalerweise durch Energiesparen in der Laufzeit wiedereingebracht, vorausgesetzt, dass Sie es mit dem rechten variablen Frequenz-Antrieb laufen lassen.

Unsere Motor-angebrachten variablen Frequenz-Antriebe verwenden eine integrierte Steuerstrategie, die auf MTPA basiert (maximales Drehmoment pro Ampere). Dieses erlaubt Ihnen, Ihre Dauermagnetsynchronmotoren mit maximaler Energieeffizienz zu betreiben. Die Überlastung von 200%, der ausgezeichnete Anlaufmoment und die ausgedehnte Geschwindigkeitsregelungsstrecke erlauben Ihnen auch, die Bewegungsbewertung völlig auszunutzen. Für eine schnelle Kostenrückerstattung und die leistungsfähigsten Steuerprozesse.

Dauermagnetsynchronmotoren mit externen Magneten für klassische Servoanwendungen

Dauermagnetsynchronmotoren mit externen Magneten (SPMSM) sind ideale Motoren, wenn Sie hohe Überlastungen und schnelle Beschleunigung benötigen, zum Beispiel in den klassischen Servoanwendungen. Der längliche Entwurf auch ergibt Privatmesseträgheit und kann optimal installiert sein. Jedoch ist ein Nachteil des Systems bestehendes SPMSM und des variablen Frequenz-Antriebs die Kosten, die mit ihm, als teure Steckertechnologie verbunden sind und hochwertige Kodierer sind häufig benutzt.

Anwendung:

Dauermagnetsynchronmotoren können mit Frequenzumsetzern kombiniert werden, um das beste offene Regelkreis- steppless Geschwindigkeitsregelungssystem zu bilden, das für Geschwindigkeitsregelungsübertragungsausstattung in petrochemischem weitverbreitet gewesen ist, Chemiefaser, Gewebe, Maschinerie, Elektronik, Glas, Gummi, das Verpacken, das Drucken, die Papierherstellung, der Druck und das Färben, die Metallurgie und andere Industrien.
