Produkt-Details
Place of Origin: China
Markenname: ENN
Zertifizierung: CE
Model Number: PMM
Zahlungs-u. Verschiffen-Ausdrücke
Minimum Order Quantity: 1
Schutz-Grad: |
IP54, IP55, IP68 |
Produktbezeichnung: |
PMAC-Motor |
Leistungsbereich: |
15 bis 3000 kW |
Positionssteuerung: |
Regel |
Einrichtung: |
IMB3 IMB5 IMB35 |
Betriebstemperatur: |
-15°C zu +40°C |
Kühlverfahren: |
Luftkühlung, Flüssigkeitskühlung |
Arbeits-Modus: |
S1 |
Schutz-Grad: |
IP54, IP55, IP68 |
Produktbezeichnung: |
PMAC-Motor |
Leistungsbereich: |
15 bis 3000 kW |
Positionssteuerung: |
Regel |
Einrichtung: |
IMB3 IMB5 IMB35 |
Betriebstemperatur: |
-15°C zu +40°C |
Kühlverfahren: |
Luftkühlung, Flüssigkeitskühlung |
Arbeits-Modus: |
S1 |

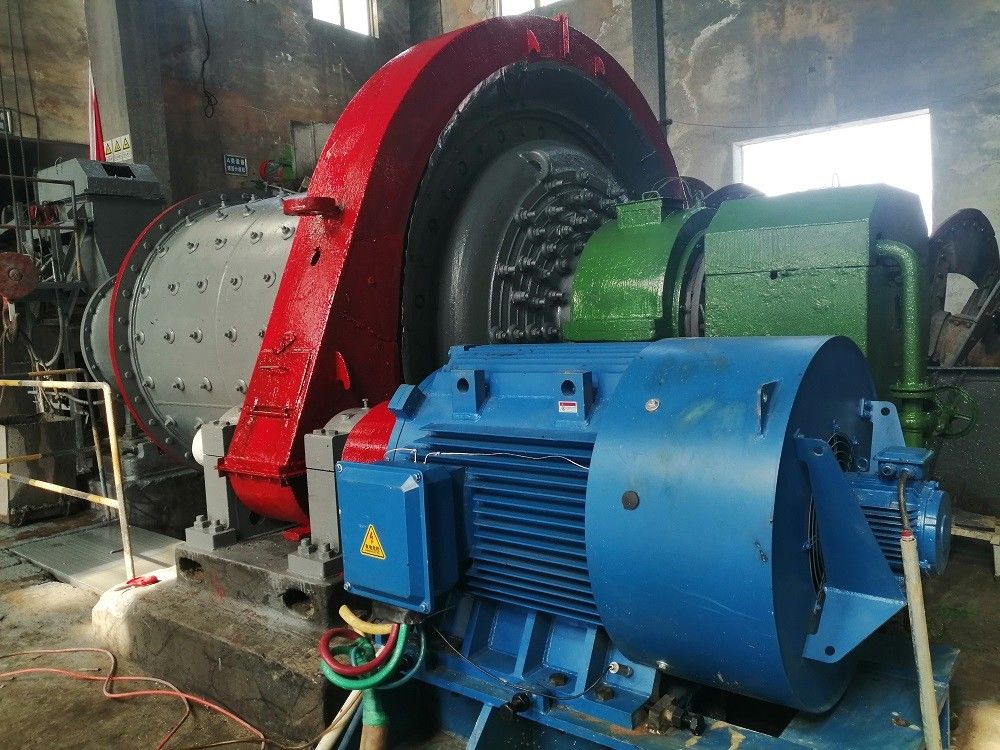

NdFeB-Seltene Erden-PMAC-Motor mit IP55-Schutzklasse
Was ist der Permanentmagnet-Synchronmotor?
Der Permanent Magnet Synchron Motor (PMSM) ist eine Art Elektromotor, der mit Permanentmagneten in seinem Rotor eingebettet arbeitet.Es wird auch manchmal als bürstenloser Wechselstrommotor oder synchroner Permanentmagnetmotor bezeichnet.
In einem PMSM enthält der Stator (der stationäre Teil des Motors) eine Reihe von Spulen, die in einer Abfolge angetrieben werden, um ein rotierendes Magnetfeld zu erzeugen.Der Rotor (der rotierende Teil des Motors) enthält eine Reihe von Permanentmagneten, die so angeordnet sind, dass sie ein Magnetfeld erzeugen, das mit dem vom Stator erzeugten Magnetfeld interagiert.
Da die beiden Magnetfelder miteinander interagieren, dreht sich der Rotor und erzeugt mechanische Energie, die für Maschinen oder andere Geräte verwendet werden kann.konstantes Magnetfeld, PMSM sind hocheffizient und benötigen weniger Energie als andere Arten von Elektromotoren.
PMSM werden in einer Vielzahl von Anwendungen eingesetzt, darunter Elektrofahrzeuge, Industriemaschinen und Haushaltsgeräte.und präzise Steuerung, was sie zu einer beliebten Wahl für viele verschiedene Arten von Systemen macht.
Funktionsweise eines permanenten Magnet-Synchronmotors:
Die Funktionsweise des Permanentmagnet-Synchronmotors ist im Vergleich zu herkömmlichen Motoren sehr einfach, schnell und effektiv.Das Funktionieren des PMSM hängt vom rotierenden Magnetfeld des Stators und dem konstanten Magnetfeld des Rotors abDie Permanentmagnete werden als Rotor verwendet, um einen konstanten Magnetfluss zu erzeugen und mit synchroner Geschwindigkeit zu arbeiten und zu sperren.
Die Phasorgruppen werden gebildet, indem die Wicklungen des Stators miteinander verbunden werden.und Doppel- und EinzelphasenUm die harmonischen Spannungen zu verringern, sollten die Wickeln kurz miteinander gewoben werden.
Wenn der 3-phasige Wechselstromversorgung der Stator gegeben wird, erzeugt er ein rotierendes Magnetfeld und das konstante Magnetfeld wird durch den permanenten Magnet des Rotors induziert.Dieser Rotor arbeitet synchron mit der synchronen GeschwindigkeitDie gesamte Funktionsweise des PMSM hängt von der Luftlücke zwischen Stator und Rotor ohne Last ab.
Wenn die Luftlücke groß ist, werden die Windverluste des Motors reduziert.Die Permanentmagnet-Synchronmotoren sind keine selbststartende MotorenEs ist also notwendig, die variable Frequenz des Stators elektronisch zu steuern.
Unterschiede zwischen Permanentmagnetmotor und Asynchronmotor
01. Rotorstruktur
Asynchroner Motor: Der Rotor besteht aus einem Eisenkern und einer Wicklung, hauptsächlich aus Eichhörnchenkäfig- und Drahtwicklerrotoren. Ein Eichhörnchenkäfigrotor ist mit Aluminiumbalken gegossen.Das Magnetfeld der Aluminiumstange, die den Stator schneidet, treibt den Rotor.
PMSM-Motor: Die Permanentmagnete sind in die Magnetpole des Rotors eingebettet.und werden durch das im Stator erzeugte rotierende Magnetfeld nach dem Prinzip der Magnetpole derselben Phase, die unterschiedliche Abstoßungen anziehen, zum Drehen angetrieben.
02. Effizienz
Asynchrone Motoren: müssen Strom aus der Netzauslösung absorbieren, was zu einem gewissen Energieverlust, Motorreaktionsstrom und niedrigem Leistungsfaktor führt.
PMSM-Motor: Das Magnetfeld wird durch Permanentmagnete versorgt, der Rotor benötigt keinen Anregungsstrom und die Motorleistung wird verbessert.
03Volumen und Gewicht
Durch die Verwendung leistungsfähiger Permanentmagnetmaterialien wird das Luftspaltmagnetfeld von Permanentmagnet-Synchronmotoren größer als das von Asynchronmotoren.Die Größe und das Gewicht werden im Vergleich zu asynchronen Motoren reduziertEs wird ein oder zwei Rahmengrößen niedriger sein als asynchrone Motoren.
04Motorstartstrom
Asynchroner Motor: Er wird direkt durch Strom mit Leistungsfrequenz eingeschaltet, und der Startstrom ist groß, der das 5- bis 7-fache des Nennstroms erreichen kann,Das hat einen großen Einfluss auf das Stromnetz in einem AugenblickDer starke Anlaufstrom erhöht den Leckwiderstandsspannungsabfall der Statorwickelung, und das Anlaufdrehmoment ist gering, so daß ein starkes Anfahren nicht möglich ist.Auch wenn der Wechselrichter verwendet wird, kann es nur innerhalb des Nennstrombereichs starten.
PMSM-Motor: Der Motor wird von einem speziellen Steuergerät angetrieben, dem die Nennleistungsanforderungen des Reduktors fehlen.Der Strom wird nach und nach entsprechend der Last erhöht., und das Startdrehmoment ist groß.
05. Leistungsfaktor
Asynchrone Motoren haben einen geringen Leistungsfaktor, sie müssen eine große Menge an Reaktionsstrom aus dem Stromnetz absorbieren.Der starke Startstrom von asynchronen Motoren wird kurzfristig Auswirkungen auf das Stromnetz haben., und eine langfristige Nutzung wird bestimmte Schäden an der Stromnetzausrüstung und den Transformatoren verursachen.Es ist notwendig, Leistungskompensationseinheiten hinzuzufügen und Reaktionsleistungskompensation durchzuführen, um die Qualität des Stromnetzes zu gewährleisten und die Kosten für die Ausrüstung zu erhöhen.
Es gibt keinen induzierten Strom im Rotor des Permanentmagnet-Synchronmotors und der Leistungsfaktor des Motors ist hoch.die den Qualitätsfaktor des Stromnetzes verbessert und die Installation eines Kompensators beseitigt.
06. Wartung
Eine asynchrone Motor + Reduktorstruktur erzeugt Vibrationen, Wärme, eine hohe Ausfallrate, einen hohen Schmierstoffverbrauch und hohe manuelle Wartungskosten; es verursacht bestimmte Ausfallzeiten.
Der dreiphasige Permanentmagnet-Synchronmotor treibt die Ausrüstung direkt an.Mechanische Vibrationen sind geringDas gesamte Antriebssystem ist nahezu wartungsfrei.
Anwendungen:
Permanentmagnet-Synchronmotoren (PMSM) sind eine Art Elektromotor, der aufgrund seiner hohen Effizienz und Zuverlässigkeit in den letzten Jahren an Popularität gewonnen hat.Sie werden häufig in einer Vielzahl von Industrieanlagen verwendet, einschließlich Pumpen, Ventilatoren, Kompressoren und Fördergeräten.
Einer der Hauptvorteile von PMSMs ist ihre hohe Effizienz, die durch eine höhere Leistungsdichte als andere Motorten erreicht wird, was bedeutet, dass sie in einem kleineren Paket die gleiche Leistung liefern können.Dadurch eignen sie sich hervorragend für Geräte, bei denen der Platz begrenzt istDarüber hinaus sind die Betriebskosten der PMSM niedriger als bei anderen Motorten, da sie weniger Strom benötigen.
Ein weiterer Vorteil der PMSM ist ihre Zuverlässigkeit, ein einfaches Design, eine einfache Wartung und eine lange Lebensdauer.Was bedeutet, dass sie im Laufe der Zeit weniger Wartung benötigen..
PMSM sind auch sehr vielseitig und können in einer Vielzahl von industriellen Anwendungen eingesetzt werden.Pumps, wo sie einen stetigen Fluss von Wasser oder anderen Flüssigkeiten liefern können.Fans, wo sie einen konstanten Luftstrom zur Kühlung von Geräten liefern können.Kompressoren, wo sie einen stetigen Luft- oder Gasfluss gewährleisten können.
Schließlich werden PMSMs in Fördermaschinen eingesetzt, wo sie einen stetigen Materialfluss gewährleisten können.Mischer, Rührgeräte und Extruder.
Abschließend ist zu sagen, dass PMSM eine vielseitige und zuverlässige Art von Elektromotor ist, der in einer Vielzahl von Industrieanlagen eingesetzt werden kann.Dies macht sie zu einer idealen Wahl für viele industrielle Anwendungen..
